Импульсные лампы ИНП
Импульсные ксеноновые лампы серии ИНП нашли широкое применение в работе с твердотельными лазерами. Лампы выделяют небольшое количество тепла.
Характеристики
Диаметр канала разряда: 3,0 - 7,0 мм
Длина канала разряда: 45 - 120 мм
Габаритная длина лампы: 135 - 272 мм
Амплитуда импульса зажигания: 18 Вт
Импульсные ксеноновые лампы серии ИНП отличаются обширной номенклатурой. Это связано с тем, что они нашли более широкое применение, чем, например, дуговые лампы. Они востребованы в промышленной обработке материалов (лазерной сварке, гравировке, резке, прошивки отверстий, наплавке и др.), в военной и медицинской технике.

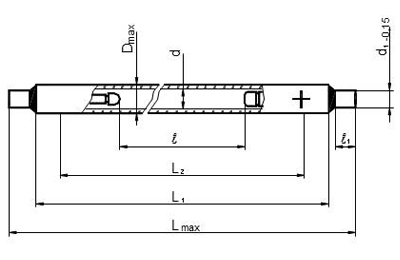

| d - диаметр канала разряда, номинальное значение | Lmax - габаритная длина лампы |
| d1 - диаметр токоподводящего вывода | U - рабочее напряжение |
| l - длина канала разряда, номинальное значение | L1 - длина кварцевой части, номинальное значение |
| l1 - длина токоподводящего вывода, номинальное значение | UТ - амплитуда импульса зажигания |
| Dmax - наружный диаметр лампы | L2 - минимальная длина зоны охлаждения |
| Imax - максимальный рабочий ток | P - предельная средняя мощность |
| Тип лампы | d, мм | l, мм | D, мм | Lmax, мм | L1,мм | L2, мм | d1, мм | l1, мм | УФ фильтр | Imax, A | U,B | UT, Вт | Р, Вт |
| ИНП-3/45 | 3 | 45 | 6 | 135 | 115 | 90 | 2,8 | 8 | нет | 280 | 600-1400 | 18 | 650 |
| ИНП2-3/45 | 3 | 45 | 6 | 135 | 115 | 90 | 2,8 | 8 | да | 280 | 600-1400 | 18 | 650 |
| ИНП2-3/60 | 3 | 60 | 6 | 150 | 130 | 105 | 2,8 | 8 | да | 280 | 700-1600 | 18 | 800 |
| ИНП2-3/75 | 3 | 75 | 6 | 165 | 145 | 120 | 2,8 | 8 | нет | 280 | 800-1800 | 18 | 1000 |
| ИНП3-3/75 | 3 | 75 | 6 | 165 | 145 | 120 | 2,8 | 8 | да | 280 | 800-1800 | 18 | 1000 |
| ИНП2-5/45 | 5,4 | 45 | 7,5 | 150 | 133 | 100 | 4,8 | 8,5 | да | 800 | 500-1500 | 18 | 1500 |
| ИНП4-5/60 | 5,4 | 60 | 7,5 | 165 | 149 | 115 | 4,8 | 8,5 | да | 800 | 600-1700 | 18 | 2000 |
| ИНП4-5/75 | 5,4 | 75 | 7,5 | 180 | 163 | 130 | 4,8 | 8,5 | да | 800 | 700-1900 | 18 | 2500 |
| ИНП2-5/90 | 5,4 | 90 | 7,5 | 195 | 178 | 145 | 4,8 | 8,5 | да | 800 | 800-2100 | 18 | 3000 |
| ИНП-6/90 | 6 | 90 | 7,8 | 240 | 219 | 190 | 5,6 | 10,5 | да | 1100 | 700-1900 | 18 | 4000 |
| ИНП-6/120 | 6 | 120 | 7,8 | 270 | 249 | 220 | 5,6 | 10,5 | да | 1100 | 700-1900 | 18 | 5000 |
| ИНП2-7/90 | 7 | 90 | 8,7 | 310 | 280 | 235 | 6 | 15 | да | 1400 | 700-1900 | 18 | 4000 |
| ИНП3-7/90 | 7 | 90 | 8,85 | 310 | 280 | 235 | 6 | 15 | да | 1400 | 700-1900 | 18 | 4000 |
| ИНП3-7/120 | 7 | 120 | 10 | 340 | 310 | 265 | 6 | 15 | да | 1400 | 800-2100 | 18 | 5000 |
| ИНП5-7/120 | 7 | 120 | 8,7 | 272 | 251 | 230 | 5,6 | 10,5 | да | 1400 | 800-2100 | 18 | 6500 |
Газоразрядные лампы серии ИНП отличаются по исполнению. Различают несколько типов конструкции: в виде шара и трубки, из кварца и тугоплавкого стекла. В некоторых модификациях предусмотрен носик отпая штенгеля – технологический выступ на вершине колбы. Некоторые импульсные лампы ИНП имеют токопроводящее покрытие.
Эксплуатация импульсных ксеноновых ламп представленного типа имеет некоторые нюансы. Например, их не рекомендуется использовать до полного истечения рабочего ресурса. Если поверхность лампы почернела на треть и более, или эрозионные разрушения на электродах очевидны, лампу следует заменить. В противном случае снижается производительность лазерного оборудования и точность лазерного луча.
Купить импульсные лампы ИНП (модели: ИНП2, ИНП3, ИНП5 и т.д.) можно, оставив заявку на сайте. С Вами свяжутся наши менеджеры для обработки и уточнения заказа.
