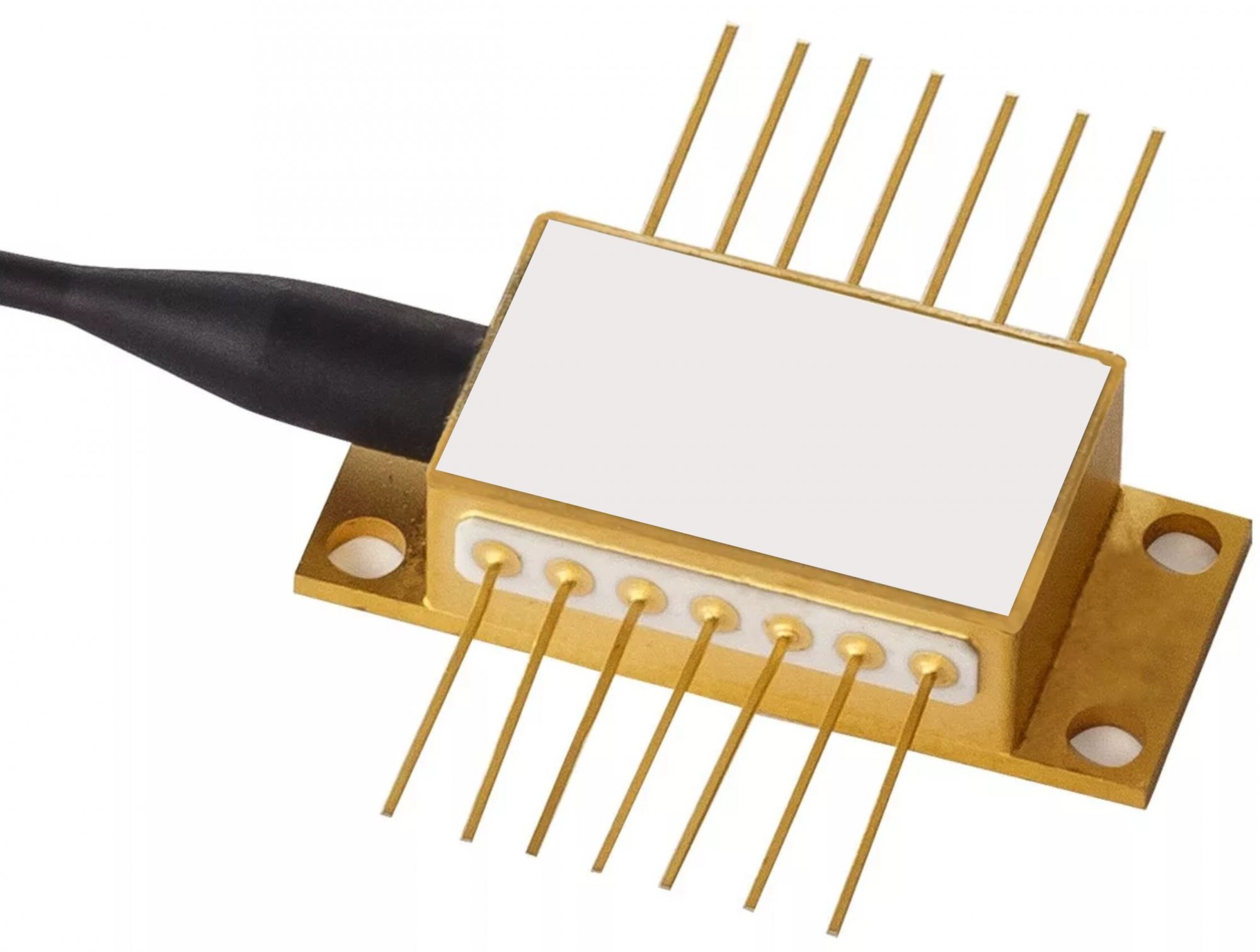

Лазерный одночастотный перестраиваемый ECL-модуль SiPLDCL13PM
В основе данного типа лазеров лежит фотонно-кремневая схема с низкими потерями, позволяющая достичь узкой ширины спектральной линии (<150 кГц) с пусковой мощностью до 16 дБм. При этом встроенные перестраиваемые кольцевые микрофильтры на кремневой подложке обеспечивают работу лазера в одном продольном режиме с функцией настройки длины волны в широком диапазоне. Возможно использование внешних резонаторов для улучшения характеристик.

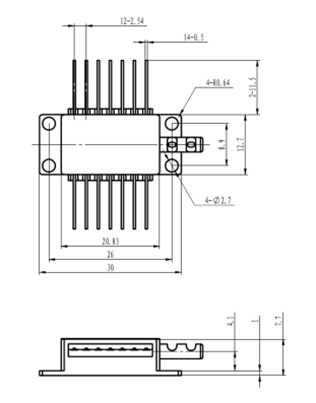

Схема корпуса:
Основные преимущества:
- Компактный корпус Butterfly 14-pin;
- Диапазон перестройки длин волн от 1520 до 1580 нм;
- Время перестройки 30 мкс;
- Точность частоты ± 1,5 ГГц;
- Ширина спектральной линии от 100 до 150 кГц;
- Регулируемая мощность от 10 до 16,5 дБм (от 10 до 44 мВт);
- Рабочий диапазон температур от -5 до +75℃.
Технические характеристики:
| Параметры | Значения | ||
| Мин. | Тип. | Макс. | |
| Заданное значение выходной оптической мощности (BOL), дБм | 10 | 13 | 16,5 |
| Стабильность мощности, дБ | -0,5 | - | +0,5 |
| Рабочий диапазон длин волн, нм | 1520 | 1550 | 1580 |
| Точность перестроения частоты, ГГц | - 1,5 | - | +1,5 |
| Коэффициент поляризационного поглощения (PER), дБ | 18 | 20 | - |
| Мгновенная ширина спектральной линии, кГц | - | 100 | 150 |
| Коэффициент подавления боковых мод (SMSR), дБ | 40 | 48 | - |
| Оптическая изоляция, дБ | - | 35 | - |
| Шум оптической интенсивности (RIN), дБ/Гц | - | -145 | -140 |
| Скорость перестроения частоты, мкс | - | 30 | - |
Эксплуатационные характеристики:
| Параметры | Значения |
| Рабочее напряжение, В | 12 – 12,5 |
| Сила тока, мА | 700 |
| Потребляемая мощность, Вт | 8,5 |
| Скорость передачи данных, боды | 115200 |
| Коммуникационный интерфейс | USB (UART) |
| Длина оптического волокна, мм | 1000 ± 100 |
| Тип оптического волокна | волокно с сохранением поляризации |
| Мин. изгиб оптического волокна, мм | 7,5 |
| Оптоволоконный соединитель | FC/APC |
