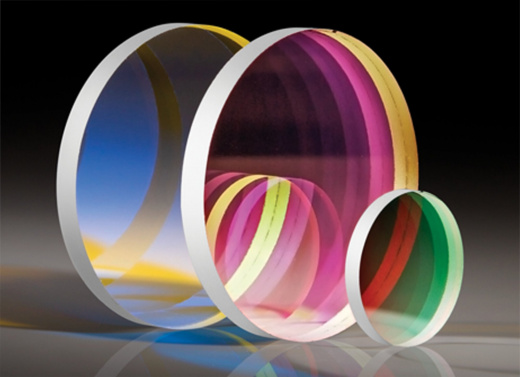

Длинноволновые отрезающие фильтры
Длинноволновые отрезающие оптические фильтры отрезают коротковолновую часть светового спектра и пропускают его длинноволновую часть.
Общие характеристики:
- Материал: кварц плавленный
- Допуск на диаметр: +0,0/-0,1 мм
- Допуск на толщину: ±0,2 мм
- Клиновидность: <30”
- Качество поверхности: 60-40
- Ошибка волнового фронта: λ/4 (633 нм)
- Коэффициент пропускания: >90%
- Оптическая плотность диапазона блокировки: OD4
- Угол падения излучения: 0°
Спецификация:
| Номер | Длина волны отсечки (T="50%), нм | Диапазон пропускания, нм | Диапазон блокировки, нм | Габаритные размеры, мм |
| GLWPH-400-D12 | 400 | 415-2000 | 200-385 | ∅12,5х2 |
| GLWPH-425-D12 | 425 | 440-2000 | 200-410 | ∅12,5х2 |
| GLWPH-450-D12 | 450 | 465-2000 | 200-435 | ∅12,5х2 |
| GLWPH-475-D12 | 475 | 490-2000 | 200-460 | ∅12,5х2 |
| GLWPH-500-D12 | 500 | 515-2000 | 200-485 | ∅12,5х2 |
| GLWPH-525-D12 | 525 | 540-2000 | 200-510 | ∅12,5х2 |
| GLWPH-550-D12 | 550 | 565-2000 | 200-535 | ∅12,5х2 |
| GLWPH-575-D12 | 575 | 590-2000 | 200-560 | ∅12,5х2 |
| GLWPH-600-D12 | 600 | 615-2000 | 200-580 | ∅12,5х2 |
| GLWPH-625-D12 | 625 | 640-2000 | 200-610 | ∅12,5х2 |
| GLWPH-650-D12 | 650 | 665-2000 | 200-630 | ∅12,5х2 |
| GLWPH-675-D12 | 675 | 690-2000 | 200-650 | ∅12,5х2 |
| GLWPH-700-D12 | 700 | 715-2000 | 200-680 | ∅12,5х2 |
| GLWPH-725-D12 | 725 | 740-2000 | 200-700 | ∅12,5х2 |
| GLWPH-750-D12 | 750 | 770-2000 | 200-730 | ∅12,5х2 |
| GLWPH-775-D12 | 775 | 795-2000 | 200-750 | ∅12,5х2 |
| GLWPH-800-D12 | 800 | 820-2000 | 200-780 | ∅12,5х2 |
| GLWPH-825-D12 | 825 | 845-2000 | 200-800 | ∅12,5х2 |
| GLWPH-850-D12 | 850 | 870-2000 | 200-830 | ∅12,5х2 |
| GLWPH-875-D12 | 875 | 895-2000 | 200-855 | ∅12,5х2 |
| GLWPH-900-D12 | 900 | 920-2000 | 200-875 | ∅12,5х2 |
| GLWPH-925-D12 | 925 | 945-2000 | 200-900 | ∅12,5х2 |
| GLWPH-950-D12 | 950 | 970-2000 | 200-925 | ∅12,5х2 |
| GLWPH-975-D12 | 975 | 995-2000 | 200-950 | ∅12,5х2 |
| GLWPH-1000-D12 | 1000 | 1025-2000 | 200-975 | ∅12,5х2 |
| GLWPH-1025-D12 | 1025 | 1050-2000 | 200-1000 | ∅12,5х2 |
| GLWPH-1050-D12 | 1050 | 1075-2000 | 200-1025 | ∅12,5х2 |
| GLWPH-1075-D12 | 1075 | 1100-2000 | 200-1050 | ∅12,5х2 |
| GLWPH-1100-D12 | 1100 | 1125-2000 | 200-1075 | ∅12,5х2 |
| GLWPH-400-D25 | 400 | 415-2000 | 200-385 | ∅25,0х2 |
| GLWPH-425-D25 | 425 | 440-2000 | 200-410 | ∅25,0х2 |
| GLWPH-450-D25 | 450 | 465-2000 | 200-435 | ∅25,0х2 |
| GLWPH-475-D25 | 475 | 490-2000 | 200-460 | ∅25,0х2 |
| GLWPH-500-D25 | 500 | 515-2000 | 200-485 | ∅25,0х2 |
| GLWPH-525-D25 | 525 | 540-2000 | 200-510 | ∅25,0х2 |
| GLWPH-550-D25 | 550 | 565-2000 | 200-535 | ∅25,0х2 |
| GLWPH-575-D25 | 575 | 590-2000 | 200-560 | ∅25,0х2 |
| GLWPH-600-D25 | 600 | 615-2000 | 200-580 | ∅25,0х2 |
| GLWPH-625-D25 | 625 | 640-2000 | 200-610 | ∅25,0х2 |
| GLWPH-650-D25 | 650 | 665-2000 | 200-630 | ∅25,0х2 |
| GLWPH-675-D25 | 675 | 690-2000 | 200-650 | ∅25,0х2 |
| GLWPH-700-D25 | 700 | 715-2000 | 200-680 | ∅25,0х2 |
| GLWPH-725-D25 | 725 | 740-2000 | 200-700 | ∅25,0х2 |
| GLWPH-750-D25 | 750 | 770-2000 | 200-730 | ∅25,0х2 |
| GLWPH-775-D25 | 775 | 795-2000 | 200-750 | ∅25,0х2 |
| GLWPH-800-D25 | 800 | 820-2000 | 200-780 | ∅25,0х2 |
| GLWPH-825-D25 | 825 | 845-2000 | 200-800 | ∅25,0х2 |
| GLWPH-850-D25 | 850 | 870-2000 | 200-830 | ∅25,0х2 |
| GLWPH-875-D25 | 875 | 895-2000 | 200-855 | ∅25,0х2 |
| GLWPH-900-D25 | 900 | 920-2000 | 200-875 | ∅25,0х2 |
| GLWPH-925-D25 | 925 | 945-2000 | 200-900 | ∅25,0х2 |
| GLWPH-950-D25 | 950 | 970-2000 | 200-925 | ∅25,0х2 |
| GLWPH-975-D25 | 975 | 995-2000 | 200-950 | ∅25,0х2 |
| GLWPH-1000-D25 | 1000 | 1025-2000 | 200-975 | ∅25,0х2 |
| GLWPH-1025-D25 | 1025 | 1050-2000 | 200-1000 | ∅25,0х2 |
| GLWPH-1050-D25 | 1050 | 1075-2000 | 200-1025 | ∅25,0х2 |
| GLWPH-1075-D25 | 1075 | 1100-2000 | 200-1050 | ∅25,0х2 |
| GLWPH-1100-D25 | 1100 | 1125-2000 | 200-1075 | ∅25,0х2 |
| GLWPH-400-D50 | 400 | 415-2000 | 200-385 | ∅50,0х2 |
| GLWPH-425-D50 | 425 | 440-2000 | 200-410 | ∅50,0х2 |
| GLWPH-450-D50 | 450 | 465-2000 | 200-435 | ∅50,0х2 |
| GLWPH-475-D50 | 475 | 490-2000 | 200-460 | ∅50,0х2 |
| GLWPH-500-D50 | 500 | 515-2000 | 200-485 | ∅50,0х2 |
| GLWPH-525-D50 | 525 | 540-2000 | 200-510 | ∅50,0х2 |
| GLWPH-550-D50 | 550 | 565-2000 | 200-535 | ∅50,0х2 |
| GLWPH-575-D50 | 575 | 590-2000 | 200-560 | ∅50,0х2 |
| GLWPH-600-D50 | 600 | 615-2000 | 200-580 | ∅50,0х2 |
| GLWPH-625-D50 | 625 | 640-2000 | 200-610 | ∅50,0х2 |
| GLWPH-650-D50 | 650 | 665-2000 | 200-630 | ∅50,0х2 |
| GLWPH-675-D50 | 675 | 690-2000 | 200-650 | ∅50,0х2 |
| GLWPH-700-D50 | 700 | 715-2000 | 200-680 | ∅50,0х2 |
| GLWPH-725-D50 | 725 | 740-2000 | 200-700 | ∅50,0х2 |
| GLWPH-750-D50 | 750 | 770-2000 | 200-730 | ∅50,0х2 |
| GLWPH-775-D50 | 775 | 795-2000 | 200-750 | ∅50,0х2 |
| GLWPH-800-D50 | 800 | 820-2000 | 200-780 | ∅50,0х2 |
| GLWPH-825-D50 | 825 | 845-2000 | 200-800 | ∅50,0х2 |
| GLWPH-850-D50 | 850 | 870-2000 | 200-830 | ∅50,0х2 |
| GLWPH-875-D50 | 875 | 895-2000 | 200-855 | ∅50,0х2 |
| GLWPH-900-D50 | 900 | 920-2000 | 200-875 | ∅50,0х2 |
| GLWPH-925-D50 | 925 | 945-2000 | 200-900 | ∅50,0х2 |
| GLWPH-950-D50 | 950 | 970-2000 | 200-925 | ∅50,0х2 |
| GLWPH-975-D50 | 975 | 995-2000 | 200-950 | ∅50,0х2 |
| GLWPH-1000-D50 | 1000 | 1025-2000 | 200-975 | ∅50,0х2 |
| GLWPH-1025-D50 | 1025 | 1050-2000 | 200-1000 | ∅50,0х2 |
| GLWPH-1050-D50 | 1050 | 1075-2000 | 200-1025 | ∅50,0х2 |
| GLWPH-1075-D50 | 1075 | 1100-2000 | 200-1050 | ∅50,0х2 |
| GLWPH-1100-D50 | 1100 | 1125-2000 | 200-1075 | ∅50,0х2 |
