Положительные ахроматические дублеты GCL-0106
Ахроматический дублет состоит из двух склеенных линз: положительной линзы из крона и отрицательной линзы из флинта. За счет этого минимизируются сферическая аберрация, кома и хроматические аберрации, что подразумевает превосходные параксиальные характеристики. При фокусировке или коллимации световой луч должен быть четко направлен либо на выпуклую часть линзы, либо на её поверхность с меньшим радиусом. При использовании для визуализации, выпуклая часть линзы должна быть обращена к объекту или изображению, которое находится дальше всего.
Основные характеристики:
- Материал: Оптическое стекло (крон и флинт);
- Фокусное расстояние (f’): ±2% на 587.6 нм;
- Допуск на диаметр (Ø): +0.0/-0.20;
- Толщина по оси (Tc): ±0.1;
- Центрирование: 3′;
- N: 1~5 полос;
- ΔN: 0.2~0.5 полос;
- Качество поверхности (scratch-dig): 60-40;
- Световая апертура: 90% диаметра.

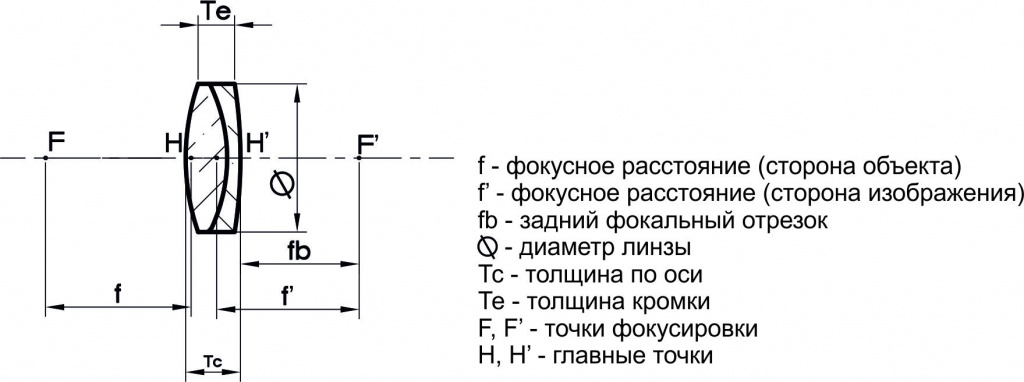

| Part № | Ø – диаметр, мм | R1, мм | R2, мм | R3, мм | f’ – фокусное расстояние, мм | fb (S’f’) – задний фокальный отрезок | Tc – толщина по центру, мм | Tе – толщина по краю, мм | Масса, г |
| GCL-010661 | 6 | 5,834 | -4,453 | -13,053 | 10,0 | 7,8 | 4,2 | 3 | 1 |
| GCL-010662 | 6 | 12,363 | -8,703 | -24,846 | 20,0 | 18,6 | 3,1 | 2,5 | 1 |
| GCL-010601 | 6 | 18,59 | -13,137 | -37,832 | 30,0 | 28,8 | 2,8 | 2,4 | 1 |
| GCL-010612 | 10 | 11,905 | -8,813 | -26,265 | 20 | 17 | 5 | 3,4 | 1 |
| GCL-010613 | 10 | 18,15 | -13,416 | -39,744 | 30 | 28,2 | 3,7 | 2,7 | 1 |
| GCL-010618 | 12,7 | 10,372 | -8,76 | -34,348 | 15 | 10,43 | 8,5 | 5,74 | 3,2 |
| GCL-010619 | 12,7 | 17,676 | -10,802 | -91,711 | 25 | 21,83 | 5,8 | 4,4 | 2,6 |
| GCL-010602 | 12,7 | 30,833 | -22,069 | -64,049 | 50 | 48,1 | 4,3 | 3,3 | 2 |
| GCL-010603 | 12,7 | 42,187 | -35,681 | -122,016 | 75 | 73,3 | 3,8 | 3,1 | 2 |
| GCL-010620 | 20 | 22,647 | -18,679 | -61,313 | 40 | 35,5 | 8,5 | 5,4 | 7 |
| GCL-010621 | 20 | 30,535 | -22,345 | -64,803 | 50 | 46,4 | 7,4 | 4,9 | 6 |
| GCL-010622 | 20 | 36,333 | -26,975 | -79,866 | 60 | 56,8 | 6,7 | 4,6 | 6 |
| GCL-010650 | 25,4 | 21,535 | -15,63 | -104,039 | 30 | 21,94 | 14,8 | 9,88 | 25,1 |
| GCL-010651 | 25,4 | 27,97 | -18,85 | -152,94 | 40 | 33,26 | 12 | 8,42 | 20,8 |
| GCL-010652 | 25,4 | 34,53 | -21,98 | -214,63 | 50 | 43,57 | 11,5 | 8,7 | 20,3 |
| GCL-010653 | 25,4 | 38,35 | -28,853 | -755,871 | 60 | 52,56 | 9,4 | 7,13 | 21 |
| GCL-010604 | 25,4 | 61,575 | -44,269 | -128,962 | 100 | 96,4 | 7,7 | 5,7 | 11 |
| GCL-010655 | 25,4 | 76,812 | -55,621 | -162,722 | 125 | 120,96 | 8,4 | 6,85 | 10,3 |
| GCL-010605 | 25,4 | 92,233 | -66,841 | -196,175 | 150 | 147,1 | 6,5 | 5,2 | 10 |
| GCL-010656 | 25,4 | 108,24 | -77,653 | -225,676 | 175 | 170,81 | 9 | 7,89 | 11,4 |
| GCL-010606 | 25,4 | 119,758 | -90,616 | -277,773 | 200 | 197,3 | 6,1 | 5,1 | 9 |
| GCL-010608 | 25,4 | 146,779 | -114,495 | 363,381 | 250 | 246,867 | 6,5 | 5,73 | 8,3 |
| GCL-010609 | 25,4 | 171,974 | -139,961 | 464,275 | 300 | 296,771 | 6,5 | 5,86 | 8,4 |
| GCL-010623 | 25,4 | 220,133 | -193,143 | 698,749 | 400 | 396,6 | 6,5 | 6,02 | 8,5 |
| GCL-010624 | 25,4 | 345,152 | -205,23 | 531,464 | 500 | 497,472 | 6,5 | 6,11 | 8,6 |
| GCL-010630 | 30 | 29,418 | -22,731 | -68,491 | 50 | 42,3 | 13,5 | 7,7 | 24 |
| GCL-010631 | 30 | 44,118 | -34,554 | -106,839 | 75 | 69,7 | 9,9 | 6,2 | 18 |
| GCL-010632 | 30 | 54,48 | -40,528 | -120,458 | 90 | 85,7 | 8,8 | 5,8 | 17 |
| GCL-010640 | 40 | 72,765 | -53,937 | -159,767 | 120 | 114,2 | 12,1 | 8,1 | 40 |
| GCL-010641 | 40 | 153,435 | -111,748 | -329,39 | 250 | 246,1 | 8,6 | 6,7 | 32 |
| GCL-010642 | 40 | 185,841 | -132,37 | -386,511 | 300 | 296,34 | 8 | 6,4 | 29,7 |
| GCL-010614 | 50,8 | 52,393 | -36,088 | -311,446 | 75 | 61,29 | 24,5 | 16,89 | 167,3 |
| GCL-010615 | 50,8 | 70,778 | -45,18 | -381,768 | 100 | 90,15 | 18 | 12,44 | 124,3 |
| GCL-010616 | 50,8 | 98,211 | -74,597 | -237,132 | 150 | 143,44 | 13,5 | 8,94 | 80,5 |
| GCL-010617 | 50,8 | 129,069 | -98,939 | -326,187 | 200 | 193,8 | 12,5 | 8,99 | 77,5 |
| GCL-010610 | 50,8 | 238,932 | -181,698 | -559,924 | 400 | 395,5 | 9,7 | 7,8 | 58 |
| GCL-010611 | 50,8 | 289,085 | -232,625 | -759,288 | 500 | 495,9 | 9 | 7,5 | 48 |
| GCL-010625 | 50,8 | 416,808 | -359,921 | 1274,273 | 750 | 745,359 | 9 | 7,97 | 46,3 |
| GCL-010626 | 50,8 | 541,888 | -490,66 | 1844,556 | 1000 | 995,209 | 9 | 8,21 | 46,9 |
Спектральные кривые
