Двояковыпуклые линзы из стекла H-K9L (К8) GCL-0102
Как и плоско-выпуклые линзы, двояко-выпуклые линзы имеют положительное фокусное расстояние и фокусируют параллельный пучок лучей в точку. То, что обе поверхности линзы являются сферически выпуклыми и имеют одинаковый радиус кривизны (в ситуации, когда объект и изображение находятся на приблизительно одинаковом расстоянии от линзы), сферические аберрации, кома и дисторсия сводятся к минимуму. Как правило двояко-выпуклые линзы обеспечивают минимальные аберрации в соотношении между 5:1 и 1:5.
Основные характеристики:
- Материал: BK7(К8) класса А, прецизионный отжиг;
- Фокусное расстояние (f’): ±2% на 587.6 нм;
- Допуск на диаметр (Ø): +0.0/-0.20;
- Толщина по оси (Tc): ±0.1;
- Центрирование: 3′;
- N: 1~5 полос;
- ΔN: 0.2~0.5 полос;
- Качество поверхности (scratch-dig): 60-40;
- Покрытие: 1/4 волны MgF2 покрытия на 550 нм для угла падения 0°;
- Световая апертура: 90% диаметра.
Спецификация
| Part № | Ø – диаметр, мм | R – радиуса, мм | f’ – фокусное расстояние, мм | fb (S’f’) – задний фокальный отрезок | Tc – толщина по центру, мм | Tе – толщина по краю, мм | Масса, г |
| GCL-010201 | 6 | 19,114 | 19 | 18,1 | 3 | 2,5 | 1 |
| GCL-010215 | 10 | 14,815 | 15 | 13,7 | 4,2 | 2,5 | 1 |
| GCL-010216 | 10 | 30,33 | 30 | 28,7 | 3,9 | 3 | 1 |
| GCL-010202 | 12,7 | 25,388 | 25,4 | 23,7 | 5 | 3,4 | 2 |
| GCL-010203 | 12,7 | 36,688 | 38,1 | 36,7 | 4 | 3 | 2 |
| GCL-010217 | 20 | 29,99 | 30 | 28 | 5,9 | 2,5 | 4 |
| GCL-010218 | 20 | 40,501 | 40 | 37,9 | 5 | 2,5 | 3 |
| GCL-010219 | 20 | 61,207 | 60 | 59 | 4,7 | 3 | 3 |
| GCL-010220 | 20 | 76,764 | 75 | 73,7 | 4,4 | 3 | 3 |
| GCL-010204 | 25,4 | 51,467 | 50,8 | 49,1 | 6 | 2,8 | 6 |
| GCL-010205 | 25,4 | 102,501 | 100 | 98,5 | 5 | 3,4 | 6 |
| GCL-010206 | 25,4 | 154,183 | 150 | 148,6 | 5 | 4 | 6 |
| GCL-010207 | 25,4 | 180,023 | 175 | 172,7 | 5 | 4,1 | 6 |
| GCL-010221 | 30 | 60,84 | 60 | 57,6 | 7 | 3,3 | 7 |
| GCL-010222 | 30 | 123,175 | 120 | 118,7 | 5 | 3,2 | 1 |
| GCL-010223 | 30 | 185,191 | 180 | 178,5 | 5 | 3,8 | 8 |
| GCL-010224 | 30 | 257,544 | 250 | 248 | 5 | 4,1 | 9 |
| GCL-010225 | 30 | 309,224 | 300 | 298,1 | 5 | 4,3 | 9 |
|
GCL-010226 |
40 | 100 | 101,994 | 97 | 8 | 4 | 20 |
|
GCL-010227 |
40 | 150 | 154,012 | 148,5 | 6 | 4 | 16 |
|
GCL-010228 |
40 | 250 |
257,441 |
247,9 | 5,6 | 4 | 16 |
|
GCL-010212 |
50,8 |
150 | 153,673 | 148,1 | 8 | 3,8 | 30 |
|
GCL-010213 |
50,8 |
250 | 257,373 | 248,8 | 6 | 3,5 | 25 |
|
GCL-010214 |
50,8 |
400 | 412,413 | 398,2 | 6 | 4,4 | 28 |

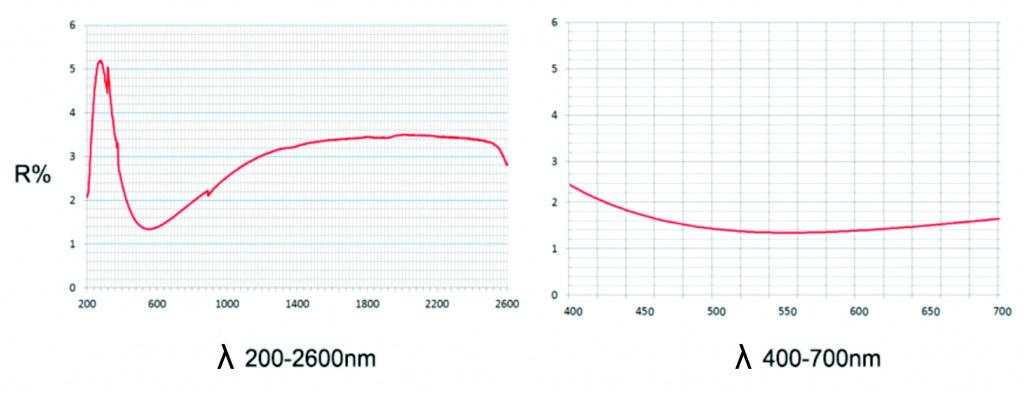

Спектральные кривые
