Плосковогнутые линзы из плавленого кварца GCL-0109
Плавленый кварц является материалом, используемым в УФ диапазоне и видимой областях спектра. Плавленый кварц имеет высокий коэффициент пропускания в диапазоне от 200 нм до 2,5 мкм. Кроме того, он также может использоваться при высоких рабочих температурах. Плоско-вогнутая линза рассеивает входной параллельный пучок лучей и имеет отрицательное фокусное расстояние. В рассеивающей линзе изображение действительного предмета всегда мнимое.
Основные характеристики:
- Материал: JGS1 - плавленый кварц;
- Фокусное расстояние (f’): ±2% на 587.6 нм;
- Допуск на диаметр (Ø): +0.0/-0.20;
- Толщина по оси (Tc): ±0.1;
- Центрирование: 3′;
- N: 1~5 полос;
- ΔN: 0.2~0.5 полос;
- Качество поверхности (scratch-dig): 60-40;
- Световая апертура: 90% диаметра.
Спецификация

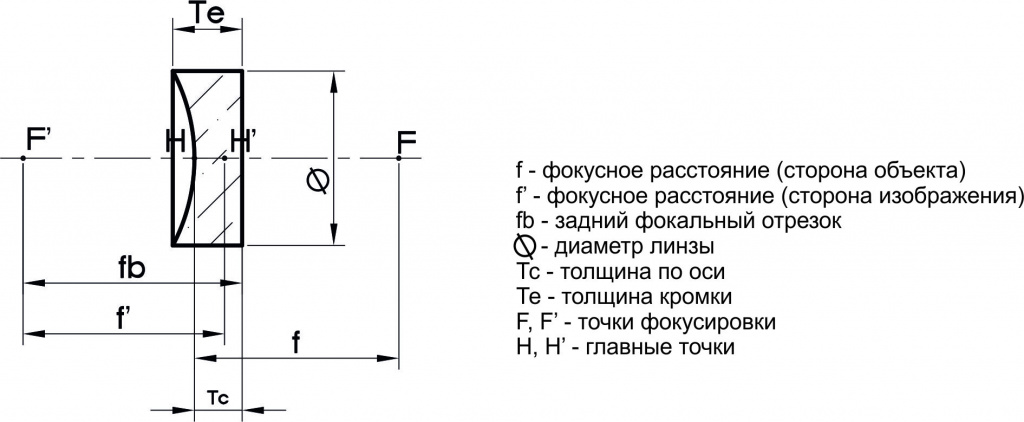

| Part № | Ø – диаметр, мм | R – радиус выпуклой поверхности, мм | f’ – фокусное расстояние, мм | fb (S’f’) – задний фокальный отрезок | Tc – толщина по центру, мм | Tе – толщина по краю, мм | Масса, г |
| GCL-010901 | 10 | 6,893 | -15 | -16,9 | 2,3 | 4,5 | 1 |
| GCL-010902 | 10 | 13,754 | -30 | -31,6 | 2,3 | 3,2 | 1 |
| GCL-010903 | 10 | 18,339 | -40 | -41,8 | 2,3 | 3 | 1 |
| GCL-010904 | 12,7 | 11,651 | -25,4 | -27,2 | 3 | 4,9 | 1 |
| GCL-010905 | 12,7 | 17,468 | -38,1 | -40,1 | 3 | 4,2 | 1 |
| GCL-010906 | 12,7 | 23,29 | -50,8 | -52,4 | 3 | 3,9 | 1 |
| GCL-010907 | 20 | 18,35 | -40 | -42,3 | 3,2 | 6,1 | 3 |
| GCL-010908 | 20 | 27,509 | -60 | -61,9 | 3,2 | 5,1 | 3 |
| GCL-010909 | 20 | 36,677 | -80 | -81,9 | 3,2 | 4,6 | 3 |
| GCL-010910 | 25,4 | 17,471 | -38,1 | -40,5 | 3,5 | 9 | 7 |
| GCL-010911 | 25,4 | 23,301 | -50,8 | -52,8 | 3,5 | 7,3 | 6 |
| GCL-010912 | 25,4 | 34,386 | -75 | -77,4 | 3,5 | 5,9 | 6 |

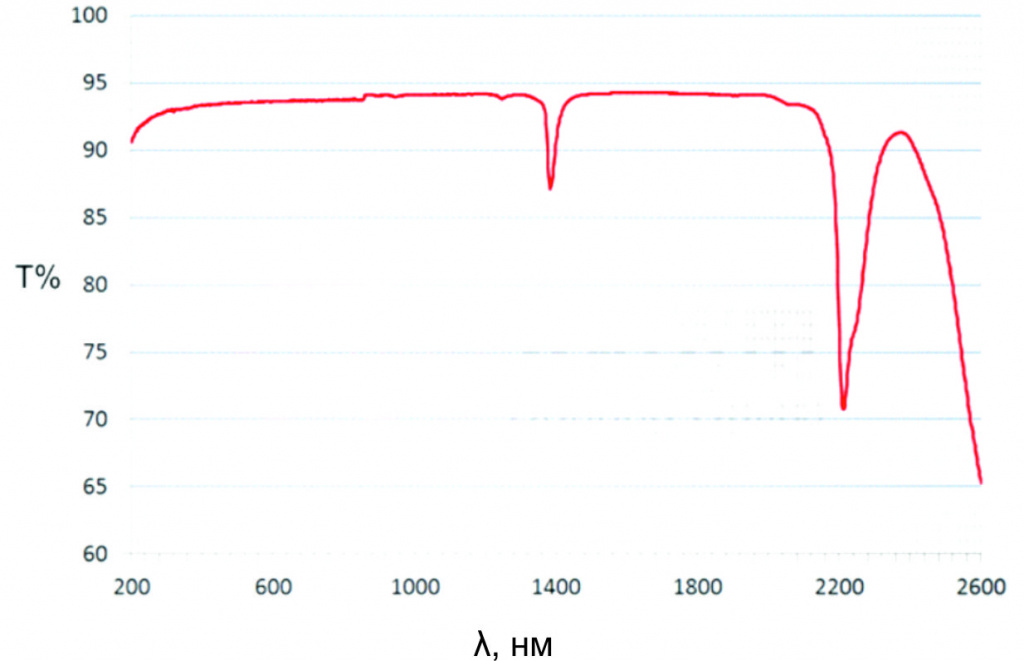

Спектральная кривая
GCL-L03XXXA – покрытие R<0,5% при 450-800 нм, лучевая прочность >7,5 Дж/см2 (10 нс, 10 Гц, 532 нм)
| Part № | Ø – диаметр, мм | f’ – фокусное расстояние, мм | R – радиус вогнутой поверхности, мм | fb (S’f’) – задний фокальный отрезок | Tc – толщина по центру, мм | Tе – толщина по краю, мм | Масса, г |
| GCL-L03001A | 12,7 | -15 | 6,9 | -16,76 | 2,5 | 5,23 | 1,15 |
| GCL-L03002A | 12,7 | -25 | 11,5 | -26,71 | 2,5 | 4,41 | 0,95 |
| GCL-L03003A | 12,7 | -50 | 23 | -51,7 | 2,5 | 3,39 | 0,82 |
| GCL-L03004A | 12,7 | -75 | 34,5 | -76,69 | 2,5 | 3,09 | 0,78 |
| GCL-L03005A | 12,7 | -100 | 46 | -101,69 | 2,5 | 2,94 | 0,76 |
| GCL-L03006A | 12,7 | -300 | 138 | -300,99 | 2,5 | 2,65 | 0,72 |
| GCL-L03007A | 12,7 | -400 | 184 | -401,29 | 2,5 | 2,61 | 0,71 |
| GCL-L03008A | 12,7 | -500 | 230 | -501,61 | 2,5 | 2,59 | 0,71 |
GCL-L03XXXB – покрытие R<0,5% при 800-110 нм, лучевая прочность >10 Дж/см2 (10 нс, 10 Гц, 1064 нм)
| Part № | Ø – диаметр, мм | f’ – фокусное расстояние, мм | R – радиус вогнутой поверхности, мм | fb (S’f’) – задний фокальный отрезок | Tc – толщина по центру, мм | Tе – толщина по краю, мм | Масса, г |
| GCL-L03001B | 12,7 | -15 | 6,9 | -16,76 | 2,5 | 5,23 | 1,15 |
| GCL-L03002B | 12,7 | -25 | 11,5 | -26,71 | 2,5 | 4,41 | 0,95 |
| GCL-L03003B | 12,7 | -50 | 23 | -51,7 | 2,5 | 3,39 | 0,82 |
| GCL-L03004B | 12,7 | -75 | 34,5 | -76,69 | 2,5 | 3,09 | 0,78 |
| GCL-L03005B | 12,7 | -100 | 46 | -101,69 | 2,5 | 2,94 | 0,76 |
| GCL-L03006B | 12,7 | -300 | 138 | -300,99 | 2,5 | 2,65 | 0,72 |
| GCL-L03007B | 12,7 | -400 | 184 | -401,29 | 2,5 | 2,61 | 0,71 |
| GCL-L03008B | 12,7 | -500 | 230 | -501,61 | 2,5 | 2,59 | 0,71 |
