Плосковыпуклые линзы из плавленого кварца GCL-0108
Плавленый кварц является материалом, используемым в УФ диапазоне и видимой областях спектра. Плавленый кварц имеет высокий коэффициент пропускания в диапазоне от 200 нм до 2,5 мкм. Кроме того, он также может использоваться при высоких рабочих температурах. Данный вид линз обычно применяется для фокусирования параллельного пучка лучей в точку.
Основные характеристики:
- Материал: JGS1 - плавленый кварц;
- Фокусное расстояние (f’): ±2% на 587.6 нм;
- Допуск на диаметр (Ø): +0.0/-0.20;
- Толщина по оси (Tc): ±0.1;
- Центрирование: 3′;
- N: 1~5 полос;
- ΔN: 0.2~0.5 полос;
- Качество поверхности (scratch-dig): 60-40;
- Световая апертура: 90% диаметра.
Спецификация

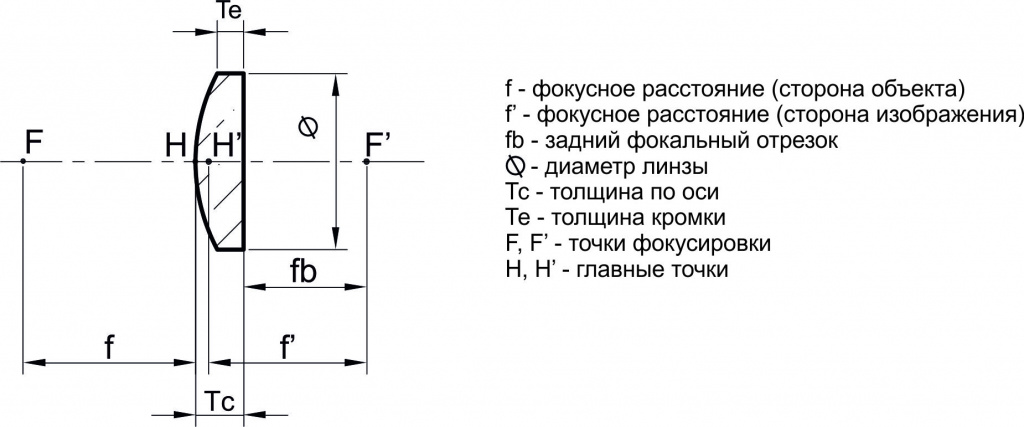

| Part № | Ø – диаметр, мм | R – радиус выпуклой поверхности, мм | f’ – фокусное расстояние, мм | fb (S’f’) – задний фокальный отрезок | Tc – толщина по центру, мм | Tе – толщина по краю, мм | Масса, г |
| GCL-010801 | 10 | 6,9 | 15 | 12,9 | 3,3 | 1,2 | 1 |
| GCL-010802 | 10 | 13,8 | 30 | 28,5 | 2,3 | 1,4 | 1 |
| GCL-010803 | 10 | 18,3 | 40 | 38,7 | 2,3 | 1,6 | 1 |
| GCL-010804 | 12,7 | 11,6 | 25,4 | 22,5 | 4 | 2,1 | 1 |
| GCL-010805 | 12,7 | 17,5 | 38,1 | 36 | 3 | 1,8 | 1 |
| GCL-010806 | 12,7 | 23,3 | 50,8 | 48,3 | 3 | 2,1 | 1 |
| GCL-010818 | 20 | 13,8 | 30 | 25,8 | 6 | 1,69 | 2,75 |
| GCL-010807 | 20 | 18,3 | 40 | 36,7 | 5 | 2,1 | 4 |
| GCL-010808 | 20 | 27,5 | 60 | 56,6 | 5 | 3,1 | 4 |
| GCL-010809 | 20 | 36,7 | 80 | 76,7 | 4,5 | 3,1 | 4 |
| GCL-010819 | 25,4 | 13,8 | 30 | 23,14 | 10 | 1,53 | 7,1 |
| GCL-010810 | 25,4 | 17,5 | 38,1 | 33,3 | 7 | 1,5 | 5 |
| GCL-010820 | 25,4 | 18,3 | 40 | 35,48 | 6,6 | 1,49 | 4,7 |
| GCL-010811 | 25,4 | 23,3 | 50,8 | 46,3 | 6 | 2,2 | 5 |
| GCL-010821 | 25,4 | 27,5 | 60 | 56,85 | 4,6 | 1,49 | 3,4 |
| GCL-010812 | 25,4 | 34,4 | 75 | 71,6 | 5 | 2,6 | 5 |
| GCL-010814 | 25,4 | 45,9 | 100 | 97,3 | 4 | 2,2 | 5 |
| GCL-010822 | 25,4 | 57,3 | 125 | 122,94 | 3 | 1,58 | 4 |
| GCL-010815 | 25,4 | 68,8 | 150 | 147,3 | 4 | 2,8 | 4 |
| GCL-010816 | 25,4 | 80,2 | 175 | 172,3 | 4 | 3 | 4 |
| GCL-010817 | 25,4 | 91,7 | 200 | 197,3 | 4 | 3,1 | 4 |
| GCL-010813 | 25,4 | 114,6 | 250 | 246,6 | 5 | 4,3 | 2,6 |
| GCL-010824 | 50,8 | 34,4 | 75 | 65,4 | 14 | 2,9 | 39,16 |
| GCL-010825 | 50,8 | 45,9 | 100 | 93,2 | 10 | 2,4 | 28,05 |
| GCL-010826 | 50,8 | 57,5 | 125 | 119,5 | 8 | 2,1 | 22,73 |
| GCL-010827 | 50,8 | 68,8 | 150 | 145,2 | 7 | 2,2 | 20,54 |
| GCL-010828 | 50,8 | 80,5 | 175 | 170,2 | 7 | 2,9 | 22,13 |
| GCL-010829 | 50,8 | 91,7 | 200 | 195,2 | 7 | 3,4 | 23,29 |
| GCL-010830 | 50,8 | 114,6 | 250 | 245,2 | 7 | 4,2 | 24,86 |
| GCL-010831 | 50,8 | 138 | 300 | 295,9 | 6 | 3,6 | 21,51 |
| GCL-010832 | 50,8 | 184 | 400 | 395,9 | 6 | 4,2 | 22,84 |
| GCL-010833 | 50,8 | 230 | 500 | 496,6 | 5 | 3,6 | 21,34 |
| GCL-010834 | 50,8 | 276,1 | 600 | 596,6 | 5 | 3,8 | 19,69 |
| GCL-010835 | 50,8 | 368,1 | 800 | 796,6 | 5 | 4,1 | 20,34 |
Спектральная кривая
GCL-L01XXXA – просветляющее покрытие для диапазона 450-800 нм, средний коэффициент отражения <0,5%, лучевая прочность >10 Дж/см2 (10 нс, 10 Гц, 1064 нм)
| Part № | Ø – диаметр, мм | f’ – фокусное расстояние, мм | R – радиус выпуклой поверхности, мм | fb (S’f’) – задний фокальный отрезок | Tc – толщина по центру, мм | Tе – толщина по краю, мм | Масса, г |
| GCL-L01101A | 12,7 | 20 | 9,2 | 17,25 | 4 | 1,46 | 0,78 |
| GCL-L01102A | 12,7 | 50 | 23,1 | 47,82 | 3 | 2,11 | 0,71 |
| GCL-L01103A | 12,7 | 100 | 46 | 98,27 | 2,5 | 2,06 | 0,64 |
| GCL-L01104A | 12,7 | 150 | 69 | 148,6 | 2 | 1,71 | 0,52 |
| GCL-L01105A | 12,7 | 200 | 92 | 198,59 | 2 | 1,78 | 0,53 |
| GCL-L01107A | 12,7 | 250 | 115 | 250,82 | 2,5 | 2,32 | 0,67 |
| GCL-L01108A | 12,7 | 300 | 138 | 300,99 | 2,5 | 2,35 | 0,68 |
| GCL-L01109A | 12,7 | 400 | 184 | 401,32 | 2,5 | 2,39 | 0,68 |
| GCL-L01106A | 12,7 | 500 | 230 | 498,54 | 2 | 1,91 | 0,55 |
| GCL-L01201A | 25,4 | 50 | 23 | 45,88 | 6 | 2,18 | 4,62 |
| GCL-L01202A | 25,4 | 100 | 46 | 97,24 | 4 | 2,21 | 3,47 |
| GCL-L01203A | 25,4 | 150 | 69 | 147,23 | 4 | 2,82 | 3,8 |
| GCL-L01204A | 25,4 | 200 | 92 | 197,22 | 4 | 3,12 | 3,97 |
| GCL-L01205A | 25,4 | 300 | 138 | 297,2 | 4 | 3,41 | 4,13 |
| GCL-L01206A | 25,4 | 500 | 230 | 497,17 | 4 | 3,65 | 4,26 |
| GCL-L01207A | 25,4 | 1000 | 460 | 997,77 | 3 | 2,83 | 3,25 |
GCL-L01XXXB – просветляющее покрытие для диапазона 800-1100 нм, средний коэффициент отражения <0,5%, лучевая прочность >10 Дж/см2 (10 нс, 10 Гц, 1064 нм)
| Part № | Ø – диаметр, мм | f’ – фокусное расстояние, мм | R – радиус выпуклой поверхности, мм | fb (S’f’) – задний фокальный отрезок | Tc – толщина по центру, мм | Tе – толщина по краю, мм | Масса, г |
| CL-L01101B | 12,7 | 20 | 9,2 | 17,25 | 4 | 1,46 | 0,78 |
| GCL-L01102B | 12,7 | 50 | 23,1 | 47,82 | 3 | 2,11 | 0,71 |
| GCL-L01103B | 12,7 | 100 | 46 | 98,27 | 2,5 | 2,06 | 0,64 |
| GCL-L01104B | 12,7 | 150 | 69 | 148,6 | 2 | 1,71 | 0,52 |
| GCL-L01105B | 12,7 | 200 | 92 | 198,59 | 2 | 1,78 | 0,53 |
| GCL-L01107B | 12,7 | 250 | 115 | 250,82 | 2,5 | 2,32 | 0,67 |
| GCL-L01108B | 12,7 | 300 | 138 | 300,99 | 2,5 | 2,35 | 0,68 |
| GCL-L01109B | 12,7 | 400 | 184 | 401,32 | 2,5 | 2,39 | 0,68 |
| GCL-L01106B | 12,7 | 500 | 230 | 498,54 | 2 | 1,91 | 0,55 |
| GCL-L01201B | 25,4 | 50 | 23 | 45,88 | 6 | 2,18 | 4,62 |
| GCL-L01202B | 25,4 | 100 | 46 | 97,24 | 4 | 2,21 | 3,47 |
| GCL-L01203B | 25,4 | 150 | 69 | 147,23 | 4 | 2,82 | 3,8 |
| GCL-L01204B | 25,4 | 200 | 92 | 197,22 | 4 | 3,12 | 3,97 |
| GCL-L01205B | 25,4 | 300 | 138 | 297,2 | 4 | 3,41 | 4,13 |
| GCL-L01206B | 25,4 | 500 | 230 | 497,17 | 4 | 3,65 | 4,26 |
| GCL-L01207B | 25,4 | 1000 | 460 | 997,77 | 3 | 2,83 | 3,25 |
