Ахроматические волновые пластины
Ахроматические кварцевые пластины с воздушным зазором серии GCL-0608

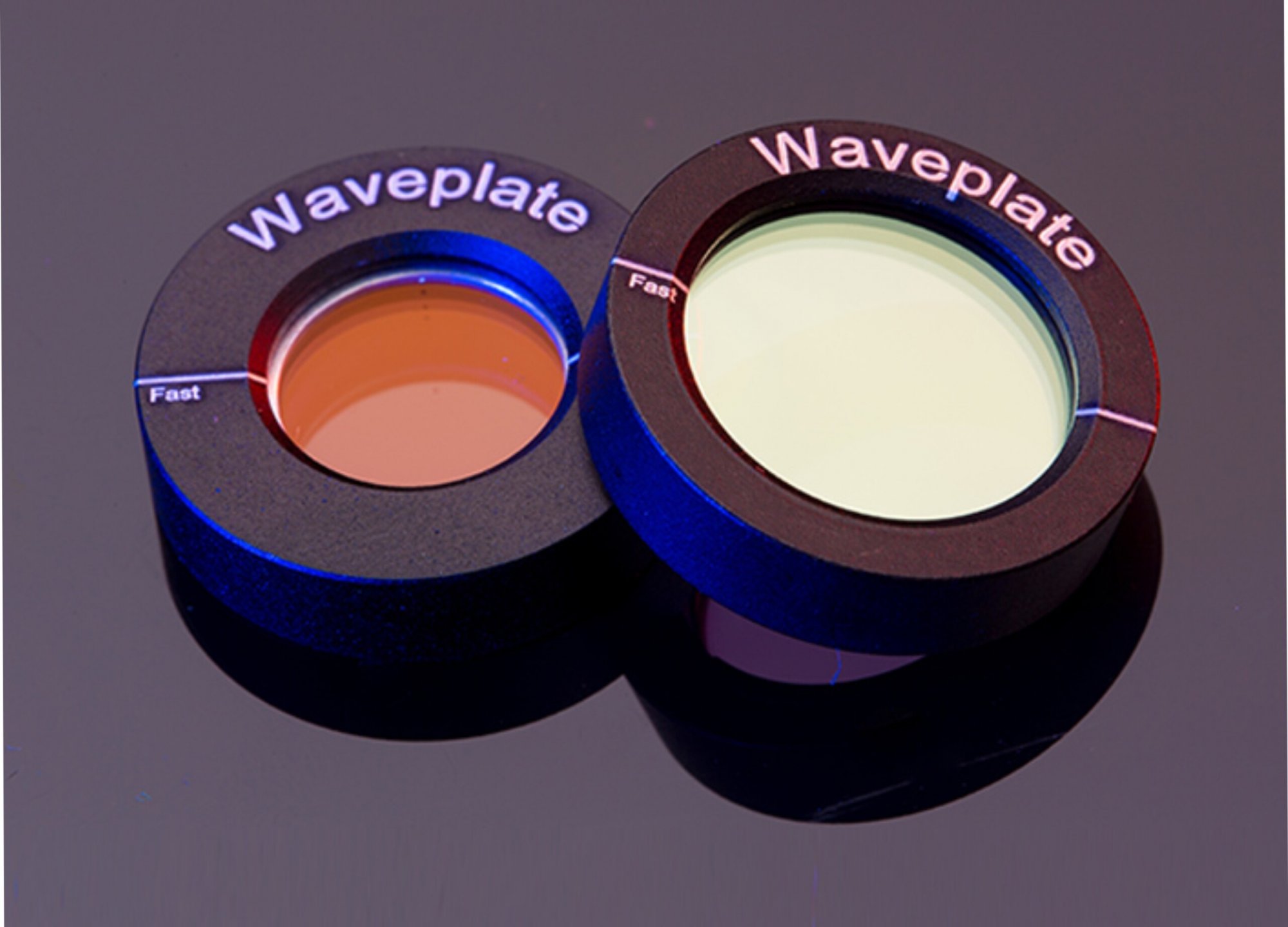

Ахроматические волновые пластины обеспечивают постоянный фазовый сдвиг, не зависящий от длины волны используемого света.Ахроматические волновые пластины формируются с использованием двух различных двулучепреломляющих кристаллических материалов кварца и фторида магния.Относительная разность фаз между двумя осями составляет λ/4 или λ/2.Комбинация кристалла кварца и фторида магния может свести к минимуму влияние длины волны на фазовую задержку, и можно получить почти плоскую спектральную характеристику во всем диапазоне длин волн ахроматических волновых пластин.Плоская характеристика ахроматической волновой пластины идеальна для использования с перестраиваемыми лазерами, системами с несколькими лазерными линиями и другими источниками широкого спектра.Направление быстрой оси волновой пластины выгравировано на внешней оболочке.
| Материал | Кристаллический кварц |

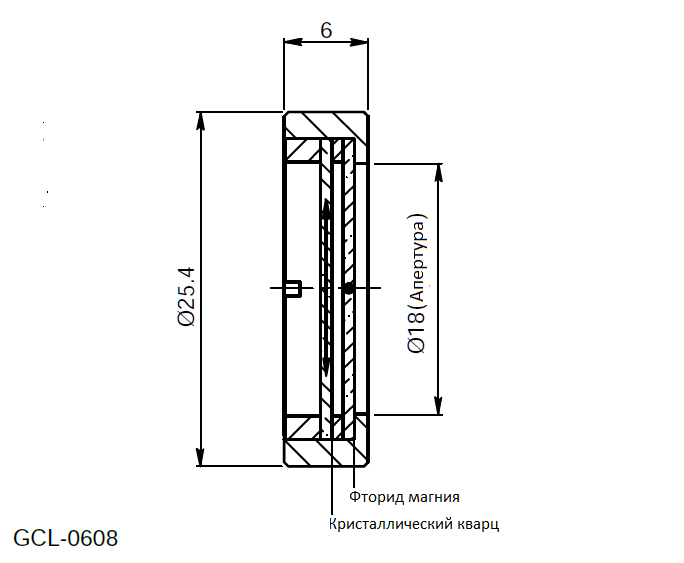

| Допуск по диаметру, мм | ⌀25,4 ± 0,1 |
| Толщина, мм | 6 |
| Точность замедления | λ/100~λ/150 |
| Тип покрытия | Многослойное антибликовое покрытие |
| Ахроматические кварцевые пластины с воздушным зазором серии GCL-0608 | |||
| Четвертьволновые | Полуволновые | Длина волны, нм | Пороговое значение повреждения |
| GCL-060801 | GCL-060811 | 450-650 | 5 Дж/см2(10нс 10Гц 532нм) |
| GCL-060802 | GCL-060812 | 650-1000 | 8 Дж/см2(10нс 10Гц 1064нм) |
| GCL-060803 | GCL-060813 | 900-2100 | 8 Дж/см2(10нс 10Гц 1064нм) |
