Вихревые волновые пластины
Вихревые волновые пластины серии GCL-0602
Вихревая волновая пластина представляет собой полуволновую пластину с периодическим градиентом быстрой оси в угловом направлении, и ее распределение по быстрой оси удовлетворяет:
в полярной системе координат, где,
φ- азимутальный угол, m - порядок пластины вихревой волны, который отражает скорость, с которой направление быстрой оси изменяется с азимутальным углом, α₀- начальное положение угла быстрой оси.

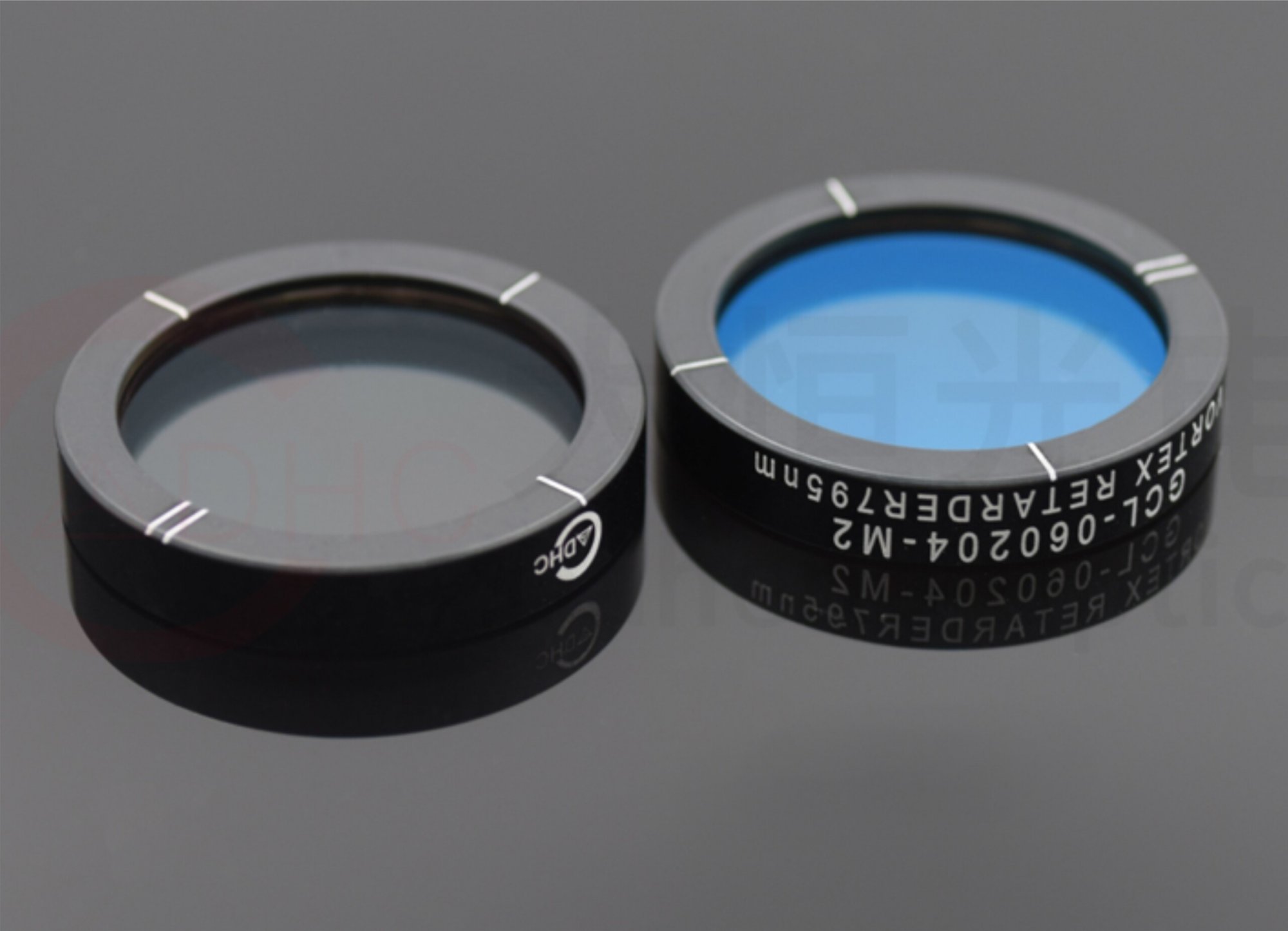

Вихревые волновые пластины серии GCL-0602 установлены в черном стопорном кольце с наружным диаметром 25,4 мм, на торцевую поверхность стопорного кольца нанесена разметка для облегчения определения положения пластины по быстрой оси 0°. Стандартный модельный ряд включает волновые пластины с m=" 1, "2, 3, 4, 5.
Вихревые волновые пластины подходят для луча с диаметром пятна от 0,1 мм до 20 мм. Также возможно изготовление пластин по индивидуальному заказу.
| Материал | УФ плавленый кремнезем |
| Допуск по диаметру, мм | +0,0 / -0,05 |
| Допуск по толщине, мм | ±0,3 |
| Точность замедления | ±λ/100 |
| Замедление | λ/2 |
| Коэффициент пропускания, % | >98 |
| Угол падения, градусов | ±20 |
| Отклонение проходящего света, секунд | <10 |
| Рабочая температура, градусов Цельсия | -20 … +60 |
| Качество поверхности | 40/20 |
| Вихревые волновые пластины серии GCL-0602 | ||||
| Модель | Длина волны, нм | Значение m | Апертура, мм | Наружный диаметр, мм |
| GCL-060201-m1 | 405 | 1 | 20 | 25,4 |
| GCL-060202-m1 | 532 | 1 | 20 | 25,4 |
| GCL-060203-m1 | 633 | 1 | 20 | 25,4 |
| GCL-060204-m1 | 795 | 1 | 20 | 25,4 |
| GCL-060205-m1 | 808 | 1 | 20 | 25,4 |
| GCL-060207-m1 | 1064 | 1 | 20 | 25,4 |
| GCL-060209-m1 | 1550 | 1 | 20 | 25,4 |
| GCL-060201-m2 | 405 | 2 | 20 | 25,4 |
| GCL-060202-m2 | 532 | 2 | 20 | 25,4 |
| GCL-060203-m2 | 633 | 2 | 20 | 25,4 |
| GCL-060204-m2 | 795 | 2 | 20 | 25,4 |
| GCL-060205-m2 | 808 | 2 | 20 | 25,4 |
| GCL-060207-m2 | 1064 | 2 | 20 | 25,4 |
| GCL-060209-m2 | 1550 | 2 | 20 | 25,4 |
| GCL-060203-m3 | 633 | 3 | 20 | 25,4 |
| GCL-060203-m4 | 633 | 4 | 20 | 25,4 |
| GCL-060203-m5 | 633 | 5 | 20 | 25,4 |
| GCL-060203-m6 | 633 | 6 | 20 | 25,4 |
