Волновые пластины нулевого порядка

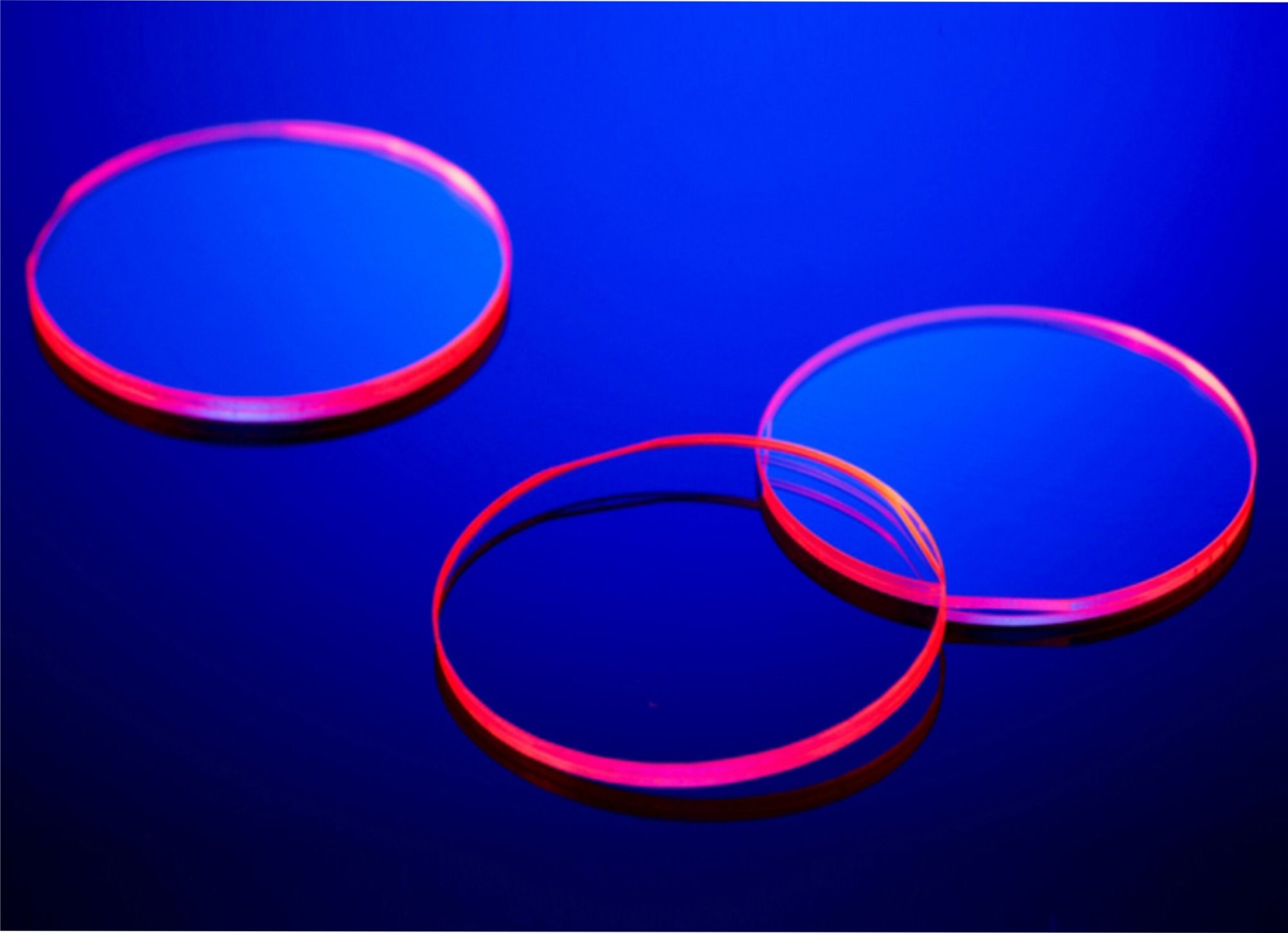

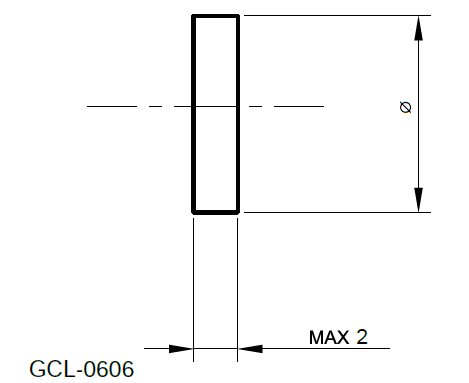

Фоторезистивные кварцевые волновые пластины нулевого порядка серии GCL-0604
Кристаллический кварц часто используется для задач, где требуется наивысшее качество ретардации. Волновые пластины нулевого порядка изготавливаются путем склеивания двух кварцевых пластин с ортогональными друг другу быстрыми кристаллическими осями. Разница в толщине равна либо λ/4, либо λ/2 для заданной длины волны. Волновые пластины нулевого порядка гораздо менее чувствительны к длине волны, температуре и углу падения, по сравнению с кварцевыми замедлителями множественных порядков. Волновые пластины другой длины волны и размеров доступны для изготовления на заказ.
| Материал | Кристаллический кварц |
| Допуск по диаметру, мм | ⌀25,4+0,0/-0,15 |
| Допуск по толщине, мм | 0,5~3±0,1 |
| Точность замедления | λ/300 |
| Тип покрытия | Без покрытия |
| Фоторезистивные кварцевые волновые пластины нулевого порядка серии GCL-0604 | |||
| Четвертьволновые | Полуволновые | Длина волны, нм | Диаметр, мм |
| GCL-060401 | GCL-060411 | 532 | 25,4 |
| GCL-060402 | GCL-060412 | 632,8 | 25,4 |
| GCL-060403 | GCL-060413 | 488 | 25,4 |
| GCL-060404 | GCL-060414 | 473 | 25,4 |
| GCL-060406 | GCL-060416 | 514,5 | 25,4 |
| GCL-060407 | GCL-060417 | 780 | 25,4 |
| GCL-060408 | GCL-060418 | 800 | 25,4 |
| GCL-060409 | GCL-060419 | 808 | 25,4 |
| GCL-060410 | GCL-060420 | 980 | 25,4 |
| GCL-060421 | GCL-060431 | 1064 | 25,4 |
| GCL-060422 | GCL-060432 | 1550 | 25,4 |
| GCL-060423 | GCL-060433 | 405 | 25,4 |
| GCL-060424 | GCL-060434 | 355 | 25,4 |

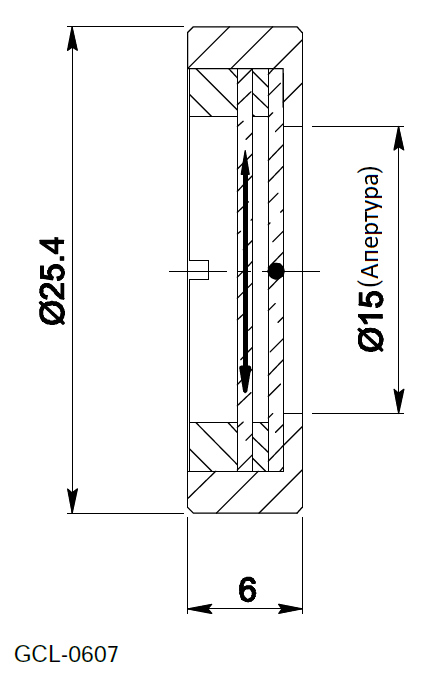

Волновые пластины нулевого порядка с воздушным зазором серии GCL-0607
Кристаллический кварц часто используется для задач, где требуется наивысшее качество ретардации. Волновые пластины нулевого порядка изготавливаются путем склеивания двух кварцевых пластин с ортогональными друг другу быстрыми кристаллическими осями. Разница в толщине равна либо λ/4, либо λ/2 для заданной длины волны. Волновые пластины нулевого порядка гораздо менее чувствительны к длине волны, температуре и углу падения, по сравнению с кварцевыми замедлителями множественных порядков. Волновые пластины другой длины волны и размеров доступны для изготовления на заказ.
| Материал | Кристаллический кварц |
| Допуск по диаметру, мм | ⌀25,4+0,0/-0,15 |
| Точность замедления | λ/500 |
| Волновые пластины нулевого порядка с воздушным зазором серии GCL-0607 | |||
| Четвертьволновые | Полуволновые | Длина волны, нм | Пороговое значение повреждения |
| GCL-060701 | GCL-060711 | 355 | 3 Дж/см2(10нс 10Гц 355нм) |
| GCL-060702 | GCL-060712 | 532 | 5 Дж/см2 (10нс 10Гц 532нм) |
| GCL-060703 | GCL-060713 | 632,8 | 5 Дж/см2 (10нс 10Гц 532нм) |
| GCL-060704 | GCL-060714 | 800 | 8 Дж/см2 (10нс 10Гц 1064нм) |
| GCL-060705 | GCL-060715 | 808 | 8 Дж/см2 (10нс 10Гц 1064нм) |
| GCL-060706 | GCL-060716 | 1064 | 8 Дж/см2 (10нс 10Гц 1064нм) |
| GCL-060707 | GCL-060717 | 980 | - |
| GCL-060708 | GCL-060718 | 780 | - |
Полимерные волновые пластины истинного нулевого порядка серии GCL-0605
Волновые пластины истинного нулевого порядка изготавливается из жидкокристаллического полимера (LCP), помещенного между двумя слоями УФ-плавленого кремнезема.
Внешняя поверхность покрыта широкополосной просветляющей пленкой для обеспечения наилучшего пропускания. Волновые пластины истинного нулевого порядка серии GCL-0605 установлены в черном стопорном кольце с наружным диаметром 25,4 мм, на котором выгравирована модель изделия и обозначено направление быстрой оси.
По сравнению с традиционными кварцевыми волновыми пластинами, толщина жидкокристаллического полимера чрезвычайно мала, а изменение угла падения практически не влияет на величину задержки, что позволяет варьировать угол падения в широком диапазоне.
Данные волновые пластины подходят для применений, требующих низкой чувствительности к углу падения. Но, в отличии от традиционных кварцевых волновых пластин, они не подходят для использования с сильными лазерами.
| Материал | УФ плавленый кремнезем, жидкокристаллический полимер (LCP) |
| Допуск по диаметру, мм | +0,0 / -0,05 |
| Допуск по толщине, мм | ±0,3 |
| Точность замедления | ±λ/100 |
| Коэффициент пропускания, % | >98 |
| Угол падения, градусов | ±15 |
| Отклонение проходящего света, секунд | <10 |
| Рабочая температура, градусов Цельсия | -20 … +60 |
| Полимерные волновые пластины истинного нулевого порядка серии GCL-0605 | ||||
| Модель | Длина волны, нм | Величина задержки | Внутренний диаметр, мм | Наружный диаметр, мм |
| GCL-060501 | 405 | λ/4 | 20 | 25,4 |
| GCL-060502 | 532 | λ/4 | 20 | 25,4 |
| GCL-060503 | 633 | λ/4 | 20 | 25,4 |
| GCL-060504 | 795 | λ/4 | 20 | 25,4 |
| GCL-060505 | 808 | λ/4 | 20 | 25,4 |
| GCL-060506 | 980 | λ/4 | 20 | 25,4 |
| GCL-060507 | 1064 | λ/4 | 20 | 25,4 |
| GCL-060508 | 1030 | λ/4 | 20 | 25,4 |
| GCL-060509 | 1550 | λ/4 | 20 | 25,4 |
| GCL-060511 | 405 | λ/2 | 20 | 25,4 |
| GCL-060512 | 532 | λ/2 | 20 | 25,4 |
| GCL-060513 | 633 | λ/2 | 20 | 25,4 |
| GCL-060514 | 795 | λ/2 | 20 | 25,4 |
| GCL-060515 | 808 | λ/2 | 20 | 25,4 |
| GCL-060516 | 980 | λ/2 | 20 | 25,4 |
| GCL-060517 | 1064 | λ/2 | 20 | 25,4 |
| GCL-060518 | 1030 | λ/2 | 20 | 25,4 |
| GCL-060519 | 1550 | λ/2 | 20 | 25,4 |
