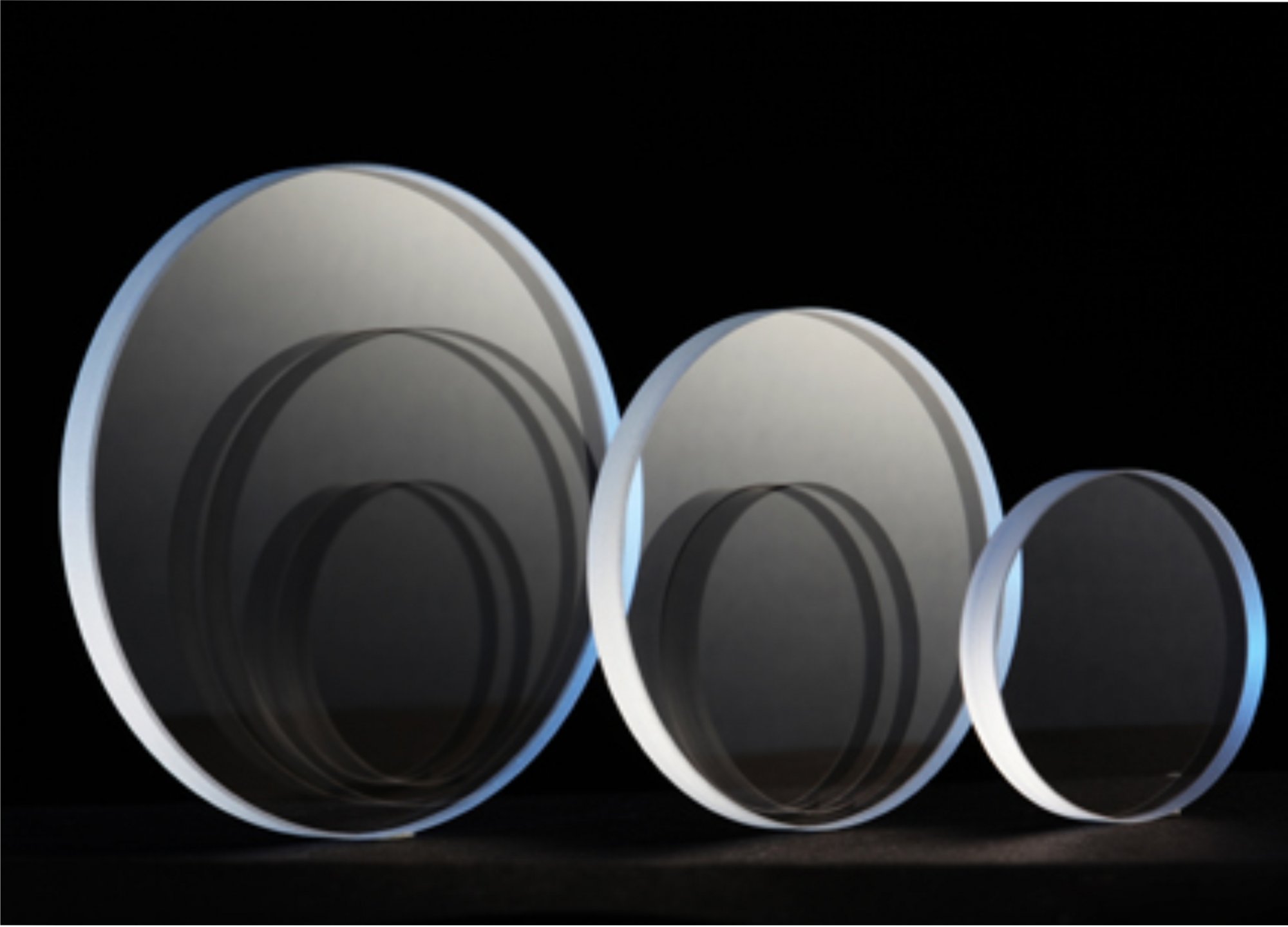

Оптические окна из стекла H-K9L
Оптические окна представляют собой плоскопараллельные пластины. Они применяются для защиты источников или приемников излучения, не увеличивая при этом размер оптической системы.
Окна из стекла H-K9L отлично подходят при работе в видимом, ближнем и среднем ИК-диапазонах.
Общие характеристики:
- Материал: оптическое стекло H-K9L (CDGM);
- Допуск на диаметр: +0,0/-0,1 мм;
- Допуск на толщину: ±0,1 мм;
- Клиновидность: <1’;
- Плоскостность: λ/4 для 633 нм;
- Качество поверхности: Scratch-dig 60-40;

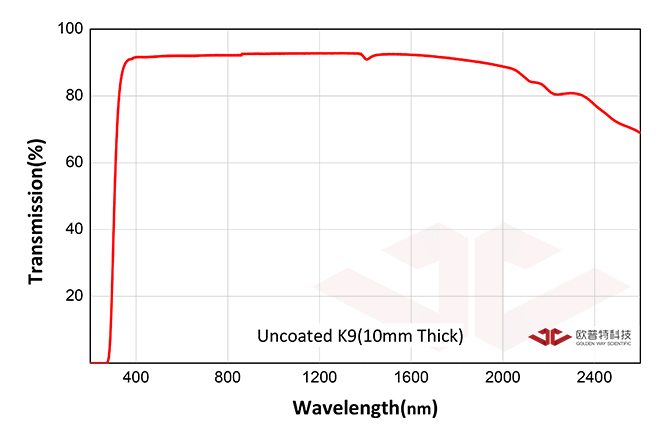

- Коэффициент пропускания материала:
Спецификация:
| Номер | Диаметр, мм | Толщина, мм | Покрытие |
| GW11-005 | 5 | 2 | - |
| GW11-010 | 10 | 2 | - |
| GW11-012 | 12,5 | 2 | - |
| GW11-012A | 12,7 | 2 | - |
| GW11-020 | 20 | 2 | - |
| GW11-025 | 25 | 4 | - |
| GW11-025A | 25,4 | 4 | - |
| GW11-030 | 30 | 4 | - |
| GW11-038 | 38,1 | 4 | - |
| GW11-050 | 50 | 4 | - |
| GW11-050A | 50,8 | 4 | - |
| GW11-005-VIS | 5 | 2 | VIS AR ρavg<0,5% @ λ =" 350-700 нм |
| GW11-010-VIS | 10 | 2 | VIS AR ρavg<0,5% @ λ =" 350-700 нм |
| GW11-012-VIS | 12,5 | 2 | VIS AR ρavg<0,5% @ λ =" 350-700 нм |
| GW11-012A-VIS | 12,7 | 2 | VIS AR ρavg<0,5% @ λ =" 350-700 нм |
| GW11-020-VIS | 20 | 2 | VIS AR ρavg<0,5% @ λ =" 350-700 нм |
| GW11-025-VIS | 25 | 4 | VIS AR ρavg<0,5% @ λ =" 350-700 нм |
| GW11-025A-VIS | 25,4 | 4 | VIS AR ρavg<0,5% @ λ =" 350-700 нм |
| GW11-030-VIS | 30 | 4 | VIS AR ρavg<0,5% @ λ =" 350-700 нм |
| GW11-038-VIS | 38,1 | 4 | VIS AR ρavg<0,5% @ λ =" 350-700 нм |
| GW11-050-VIS | 50 | 4 | VIS AR ρavg<0,5% @ λ =" 350-700 нм |
| GW11-050A-VIS | 50,8 | 4 | VIS AR ρavg<0,5% @ λ =" 350-700 нм |
| GW11-005-NIR | 5 | 2 | NIR AR ρavg<0,5% @ λ =" 600-1100 нм |
| GW11-010-NIR | 10 | 2 | NIR AR ρavg<0,5% @ λ =" 600-1100 нм |
| GW11-012-NIR | 12,5 | 2 | NIR AR ρavg<0,5% @ λ =" 600-1100 нм |
| GW11-012A-NIR | 12,7 | 2 | NIR AR ρavg<0,5% @ λ =" 600-1100 нм |
| GW11-020-NIR | 20 | 2 | NIR AR ρavg<0,5% @ λ =" 600-1100 нм |
| GW11-025-NIR | 25 | 4 | NIR AR ρavg<0,5% @ λ =" 600-1100 нм |
| GW11-025A-NIR | 25,4 | 4 | NIR AR ρavg<0,5% @ λ =" 600-1100 нм |
| GW11-030-NIR | 30 | 4 | NIR AR ρavg<0,5% @ λ =" 600-1100 нм |
| GW11-038-NIR | 38,1 | 4 | NIR AR ρavg<0,5% @ λ =" 600-1100 нм |
| GW11-050-NIR | 50 | 4 | NIR AR ρavg<0,5% @ λ =" 600-1100 нм |
| GW11-050A-NIR | 50,8 | 4 | NIR AR ρavg<0,5% @ λ =" 600-1100 нм |
| GW11-005-SWIR | 5 | 2 | SWIR AR ρavg<0,5% @ λ =" 900-1700 нм |
| GW11-010-SWIR | 10 | 2 | SWIR AR ρavg<0,5% @ λ =" 900-1700 нм |
| GW11-012-SWIR | 12,5 | 2 | SWIR AR ρavg<0,5% @ λ =" 900-1700 нм |
| GW11-012A-SWIR | 12,7 | 2 | SWIR AR ρavg<0,5% @ λ =" 900-1700 нм |
| GW11-020-SWIR | 20 | 2 | SWIR AR ρavg<0,5% @ λ =" 900-1700 нм |
| GW11-025-SWIR | 25 | 4 | SWIR AR ρavg<0,5% @ λ =" 900-1700 нм |
| GW11-025A-SWIR | 25,4 | 4 | SWIR AR ρavg<0,5% @ λ =" 900-1700 нм |
| GW11-030-SWIR | 30 | 4 | SWIR AR ρavg<0,5% @ λ =" 900-1700 нм |
| GW11-038-SWIR | 38,1 | 4 | SWIR AR ρavg<0,5% @ λ =" 900-1700 нм |
| GW11-050-SWIR | 50 | 4 | SWIR AR ρavg<0,5% @ λ =" 900-1700 нм |
| GW11-050A-SWIR | 50,8 | 4 | SWIR AR ρavg<0,5% @ λ = 900-1700 нм |
