Дихроичные зеркала
Дихроичные зеркала

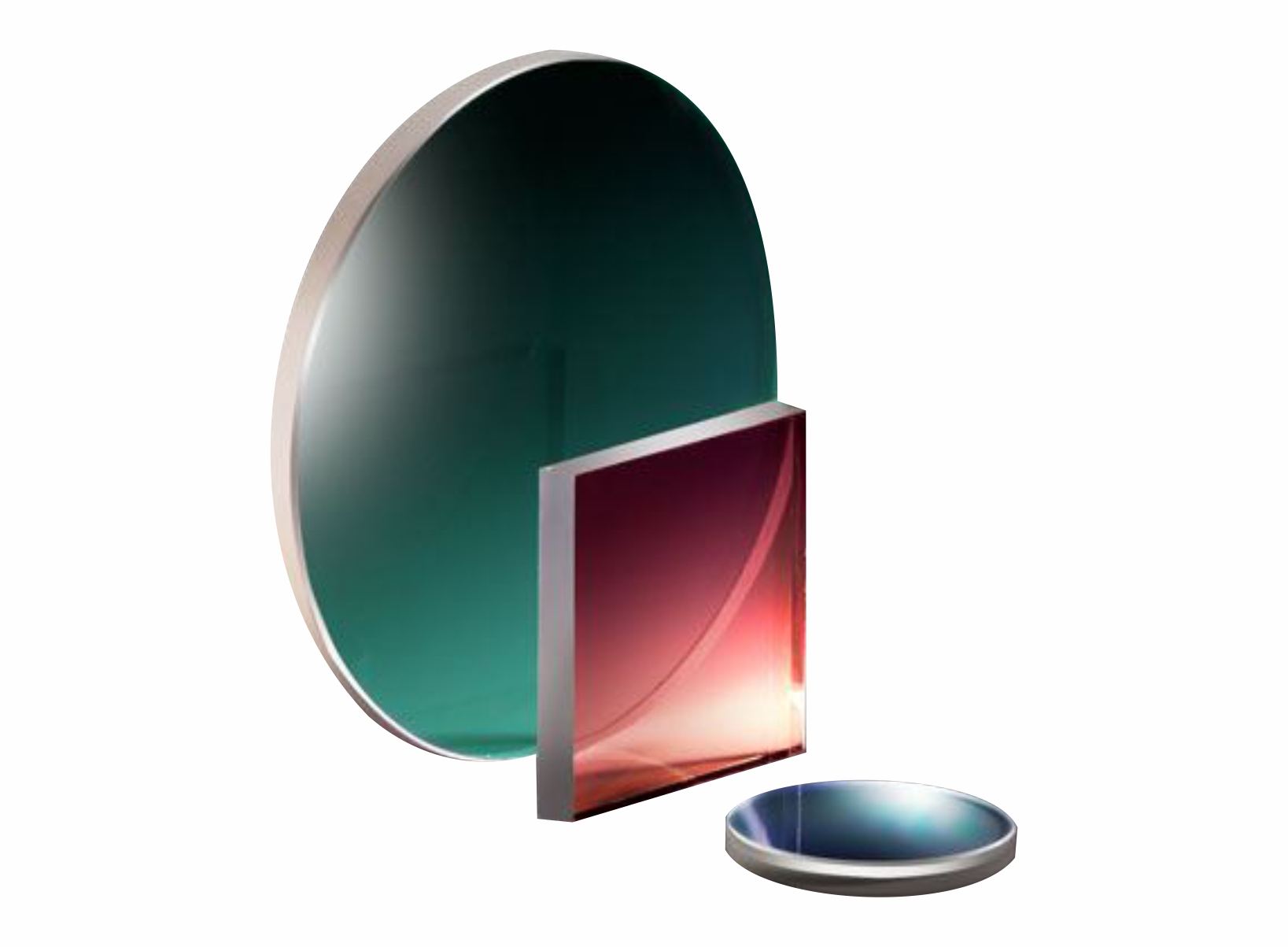

Дихроичные зеркала разделяют свет, пропуская и отражая его в зависимости от длины волны.
Коротковолновые дихроичные зеркала пропускает более 90% видимого излучения и отражает более 95% ИК-излучения.
Основные характеристики:
- Материла: оптическое стекло Borofloat 33 (Schott);
- Допуск на габаритные размеры: ±0,25 мм;
- Допуск на толщину: ±0,2 мм;
- Точность формы поверхности: <5λ @ 633 нм;
- Чистота поверхности: 60/40;
- Параллельность: <1’;
- Параметры отражения: Ravg>95% @ 750-1150 нм, α="0°;
- Параметры пропускания: Tang>95% @ 425-675 нм, α=0"°.
Спецификация:
| Номер | Габаритные размеры, мм | Толщина, мм |
| GLRM-012-01 | 12,5 | 1,1 |
| GLRM-12x12-01 | 12,5х12,5 | 1,1 |
| GLRM-025-01 | 25 | 1,1 |
| GLRM-25x25-01 | 25х25 | 1,1 |
| GLRM-35x35-01 | 35х35 | 1,1 |
| GLRM-050-01 | 50 | 1,1 |
| GLRM-50x50-01 | 50х50 | 1,1 |
| GLRM-80x80-01 | 80х80 | 1,1 |
| GLRM-110x120-01 | 110х120 | 1,1 |
| GLRM-012-02 | 12,5 | 2 |
| GLRM-12x12-02 | 12,5х12,5 | 2 |
| GLRM-025-02 | 25 | 2 |
| GLRM-25x25-02 | 25х25 | 2 |
| GLRM-35x35-02 | 35х35 | 2 |
| GLRM-050-02 | 50 | 2 |
| GLRM-50x50-02 | 50х50 | 2 |
| GLRM-80x80-02 | 80х80 | 2 |
| GLRM-110x120-02 | 110х120 | 2 |
Длинноволновые дихроичные зеркала
Длинноволновые дихроичные зеркала отражают более 95% видимого излучения и пропускают более 90% ИК-излучения.
Основные характеристики:
- Материла: оптическое стекло Borofloat 33 (Schott);
- Допуск на габаритные размеры: ±0,25 мм;
- Допуск на толщину: ±0,2 мм;
- Точность формы поверхности: <5λ @ 633 нм;
- Чистота поверхности: 60/40;
- Параллельность: <1’;
- Параметры отражения: Ravg>95% @ 425-675 нм, α="0°;
- Параметры пропускания: Tang>90"% @ 750-1150 нм, α="0°.
Спецификация:
| Номер | Габаритные размеры, мм | Толщина, мм |
| GSRM-012 | 12,5 | 2 |
| GSRM-12x12 | 12,5х12,5 | 2 |
| GSRM-025 | 25 | 2 |
| GSRM-25x25 | 25х25 | 2 |
| GSRM-35x35 | 35х35 | 2 |
| GSRM-050 | 50 | 2 |
| GSRM-50x50 | 50х50 | 2 |
| GSRM-80x80 | 80х80 | 2 |
| GSRM-110x120 | 110х120 | 2 |
