Гибридные шаговые двигатели с плавным ходом
Данный тип гибридных шаговых двигателей предназначен для устройств, где требуется бесшумная работа и плавный ход при отсутствии излишних колебаний.
NEMA14 Smoother– шаговый двигатель (Ø 35мм) с углом шага 0,9 °
| Модель | Фаза | Вал | Длина, мм | Номинальный ток, А | Удерживающий крутящий момент, Нм | Удерживающий крутящий момент, oz-in | Тип катушки |
| 14HK0405N | 2 | 1 | 12,8 | 0,3 | 0,044 | 6,23 | Биполярный |
| 14HK0406N | 2 | 1 | 12,8 | 0,5 | 0,044 | 6,23 | Биполярный |
| 14HK0408N | 2 | 1 | 12,8 | 0,8 | 0,044 | 6,23 | Биполярный |
| 14HK2405N | 2 | 1 | 20,2 | 0,5 | 0,12 | 16,99 | Биполярный |
| 14HK2406N | 2 | 1 | 20,2 | 0,6 | 0,12 | 16,99 | Биполярный |
| 14HK2407N | 2 | 1 | 20,2 | 0,8 | 0,12 | 16,99 | Биполярный |
NEMA17 Smoother – шаговый двигатель (Ø 42мм) с углом шага 1,2°
| Модель | Фаза | Вал | Длина, мм | Номинальный ток, А | Удерживающий крутящий момент, Нм | Удерживающий крутящий момент, oz-in |
| 17HC2005N | 3 | 1 | 34 | 0,8 | 0,36 | 50,98 |
| 17HC2006N | 3 | 1 | 34 | 1,5 | 0,36 | 50,98 |
| 17HC2002N | 3 | 1 | 34 | 2,3 | 0,36 | 50,98 |
| 17HC6003N | 3 | 1 | 43 | 0,82 | 0,46 | 65,15 |
| 17HC6004N | 3 | 1 | 43 | 1,5 | 0,46 | 65,15 |
| 17HC6005N | 3 | 1 | 43 | 2,3 | 0,46 | 65,15 |

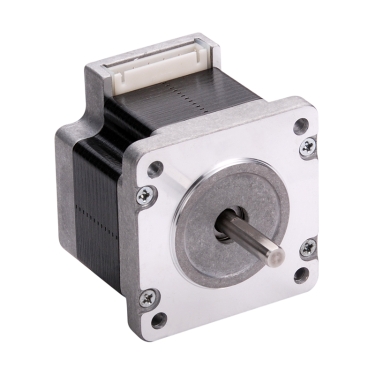

NEMA24 Smoother – шаговый двигатель (60мм х 60мм) с углом шага 1,2°
| Модель | Фаза | Вал | Длина, мм | Номинальный ток, А | Удерживающий крутящий момент, Нм | Удерживающий крутящий момент, oz-in |
| ML24HC4P3150 | 3 | 1 | 45 | 1,5 | 0,72 | 101,97 |
| ML24HC4P3230 | 3 | 1 | 45 | 2,3 | 0,72 | 101,97 |
| ML24HC4L3410 | 3 | 1 | 45 | 4,1 | 0,72 | 101,97 |
| ML24HC8P3150 | 3 | 1 | 55 | 1,5 | 0,97 | 137,37 |
| ML24HC8P3220 | 3 | 1 | 55 | 2,2 | 0,97 | 137,37 |
| ML24HC8L3350 | 3 | 1 | 55 | 3,5 | 0,97 | 137,37 |
| ML24HC8L3550 | 3 | 1 | 55 | 5,5 | 0,97 | 137,37 |
| ML24HCAP3150 | 3 | 1 | 77 | 1,5 | 1,65 | 233,67 |
| ML24HCAP3220 | 3 | 1 | 77 | 2,2 | 1,65 | 233,67 |
| ML24HCAL3340 | 3 | 1 | 77 | 3,4 | 1,65 | 233,67 |
| ML24HCAL3550 | 3 | 1 | 77 | 5,5 | 1,65 | 233,67 |

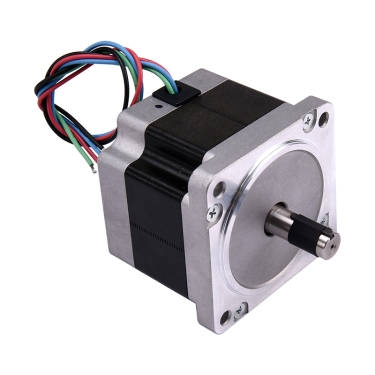

NEMA34 Smoother – шаговый двигатель (85мм х 85мм) с 3-мя выводами и с углом шага 1,2°
| Модель | Фаза | Вал | Длина, мм | Номинальный ток, А | Удерживающий крутящий момент, Нм | Удерживающий крутящий момент, oz-in |
| 34HC0309 | 3 | 1 | 67 | 2 | 2,8 | 396,54 |
| 34HC0310 | 3 | 1 | 67 | 3 | 2,8 | 396,54 |
| 34HC0305 | 3 | 1 | 67 | 5,8 | 2,7 | 382,27 |
| 34HC1308 | 3 | 1 | 96,5 | 2 | 5,4 | 764,75 |
| 34HC1309 | 3 | 1 | 96,5 | 3 | 5,3 | 750,59 |
| 34HC1305 | 3 | 1 | 96,5 | 5,8 | 5 | 708,1 |
| 34HC2310 | 3 | 1 | 126 | 2 | 6,7 | 948,85 |
| 34HC2311 | 3 | 1 | 126 | 3 | 6,8 | 963,02 |
| 34HC2306 | 3 | 1 | 126 | 5,8 | 6,8 | 963,02 |
