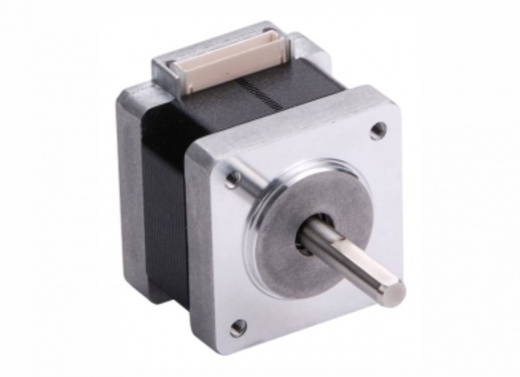

Высокоточные гибридные шаговые двигатели
Серия прецизионных гибридных шаговых двигателей с углом шага 0,9°. Высокоточное разделение угла шага достигается при взаимодействии с дифференциальным шаговым приводом.
NEMA14 High Precision – шаговый двигатель (35мм х 35мм) с углом шага 0,9 °
| Модель | Фаза | Вал | Длина, мм | Номинальный ток, А | Удерживающий крутящий момент, Нм | Удерживающий крутящий момент, oz-in | Тип катушки |
| MS14HA1P4026 | 2 | 1 | 27 | 0,26 | 0,103 | 14,59 | Биполярный |
| MS14HA1P4070 | 2 | 1 | 27 | 0,7 | 0,105 | 14,87 | Биполярный |
| MS14HA1P4100 | 2 | 1 | 27 | 1 | 0,104 | 14,73 | Биполярный |
| MS14HA1P4150 | 2 | 1 | 27 | 1,5 | 0,105 | 14,87 | Биполярный |
| MS14HA3P4032 | 2 | 1 | 36 | 0,32 | 0,19 | 26,91 | Биполярный |
| MS14HA3P4075 | 2 | 1 | 36 | 0,75 | 0,18 | 25,49 | Биполярный |
| MS14HA3P4100 | 2 | 1 | 36 | 1 | 0,18 | 25,49 | Биполярный |
| MS14HA3P4150 | 2 | 1 | 36 | 1,5 | 0,18 | 25,49 | Биполярный |
| MS14HA5P4040 | 2 | 1 | 55 | 0,4 | 0,32 | 45,32 | Биполярный |
| MS14HA5P4100 | 2 | 1 | 55 | 1 | 0,32 | 45,32 | Биполярный |
| MS14HA5P4150 | 2 | 1 | 55 | 1,5 | 0,32 | 45,32 | Биполярный |
| MS14HA5P4200 | 2 | 1 | 55 | 2 | 0,32 | 45,32 | Биполярный |
NEMA17 High Precision – шаговый двигатель (42мм х 42мм) с углом шага 0,9°
| Модель | Фаза | Вал | Длина, мм | Номинальный ток, А | Удерживающий крутящий момент, Нм | Удерживающий крутящий момент, oz-in | Тип катушки |
| MS17HA4P4040 | 2 | 1 | 34,3 | 0,4 | 0,25 | 35,41 | Биполярный |
| MS17HA4P4100 | 2 | 1 | 34,3 | 1 | 0,25 | 35,41 | Биполярный |
| MS17HA4P4100-M | 2 | 2 | 34,3 | 1 | 0,25 | 35,41 | Биполярный |
| MS17HA4P4150 | 2 | 1 | 34,3 | 1,5 | 0,24 | 33,99 | Биполярный |
| MS17HA4P4150-M | 2 | 2 | 34,3 | 1,5 | 0,24 | 33,99 | Биполярный |
| MS17HA4P4200 | 2 | 1 | 34,3 | 2 | 0,25 | 35,41 | Биполярный |
| MS17HA2P4040 | 2 | 1 | 39,8 | 0,4 | 0,39 | 55,23 | Биполярный |
| MS17HA2P4100 | 2 | 1 | 39,8 | 1 | 0,39 | 55,23 | Биполярный |
| MS17HA2P4100-M | 2 | 2 | 39,8 | 1 | 0,39 | 55,23 | Биполярный |
| MS17HA2P4150 | 2 | 1 | 39,8 | 1,5 | 0,4 | 56,65 | Биполярный |
| MS17HA2P4150-M | 2 | 2 | 39,8 | 1,5 | 0,4 | 56,65 | Биполярный |
| MS17HA2P4200 | 2 | 1 | 39,8 | 2 | 0,39 | 55,23 | Биполярный |
| MS17HA6P4050 | 2 | 1 | 48,3 | 0,4 | 0,55 | 77,89 | Биполярный |
| MS17HA6P4100 | 2 | 1 | 48,3 | 1 | 0,53 | 75,06 | Биполярный |
| MS17HA6P4100-M | 2 | 2 | 48,3 | 1 | 0,53 | 75,06 | Биполярный |
| MS17HA6P4150 | 2 | 1 | 48,3 | 1,5 | 0,52 | 73,64 | Биполярный |
| MS17HA6P4150-M | 2 | 2 | 48,3 | 1,5 | 0,52 | 73,64 | Биполярный |
| MS17HA6P4200 | 2 | 1 | 48,3 | 2 | 0,53 | 75,06 | Биполярный |
NEMA23 High Precision – шаговый двигатель (56,4мм х 56,4мм) с углом шага 0,9°
| Модель | Фаза | Вал | Длина, мм | Номинальный ток, А | Удерживающий крутящий момент, Нм | Удерживающий крутящий момент, oz-in | Тип катушки |
| MS23HA0P4100 | 2 | 1 | 39 | 1 | 0,59 | 83,56 | Биполярный |
| MS23HA0P4160 | 2 | 1 | 39 | 1,6 | 0,6 | 84,97 | Биполярный |
| MS23HA0P4220 | 2 | 1 | 39 | 2,2 | 0,6 | 84,97 | Биполярный |
| MS23HA0P4220-E | 2 | 2 | 39 | 2,2 | 0,6 | 84,97 | Биполярный |
| MS23HA0L4350 | 2 | 1 | 39 | 3,5 | 0,59 | 83,56 | Биполярный |
| MS23HA0L4350-E | 2 | 2 | 39 | 3,5 | 0,59 | 83,56 | Биполярный |
| MS23HA8P4100 | 2 | 1 | 55 | 1 | 1,5 | 212,43 | Биполярный |
| MS23HA8P4150 | 2 | 1 | 55 | 1,5 | 1,4 | 198,27 | Биполярный |
| MS23HA8P4220 | 2 | 1 | 55 | 2,2 | 1,5 | 212,43 | Биполярный |
| MS23HA8L4360 | 2 | 1 | 55 | 3,6 | 1,5 | 212,43 | Биполярный |
| MS23HA8L4360-E | 2 | 2 | 55 | 3,6 | 1,5 | 212,43 | Биполярный |
| MS23HA8L4550 | 2 | 1 | 55 | 5,5 | 1,5 | 212,43 | Биполярный |
| MS23HAAP4100 | 2 | 1 | 77 | 1 | 2,3 | 325,73 | Биполярный |
| MS23HAAP4150 | 2 | 1 | 77 | 1,5 | 2,4 | 339,89 | Биполярный |
| MS23HAAP4200 | 2 | 1 | 77 | 2 | 2,3 | 325,73 | Биполярный |
| MS23HAAP4200-E | 2 | 2 | 77 | 2 | 2,3 | 325,73 | Биполярный |
| MS23HAAP4300 | 2 | 1 | 77 | 3 | 2,4 | 339,89 | Биполярный |
| MS23HAAP4300-E | 2 | 2 | 77 | 3 | 2,4 | 339,89 | Биполярный |
| MS23HAAL4500 | 2 | 1 | 77 | 5 | 2,3 | 325,73 | Биполярный |
