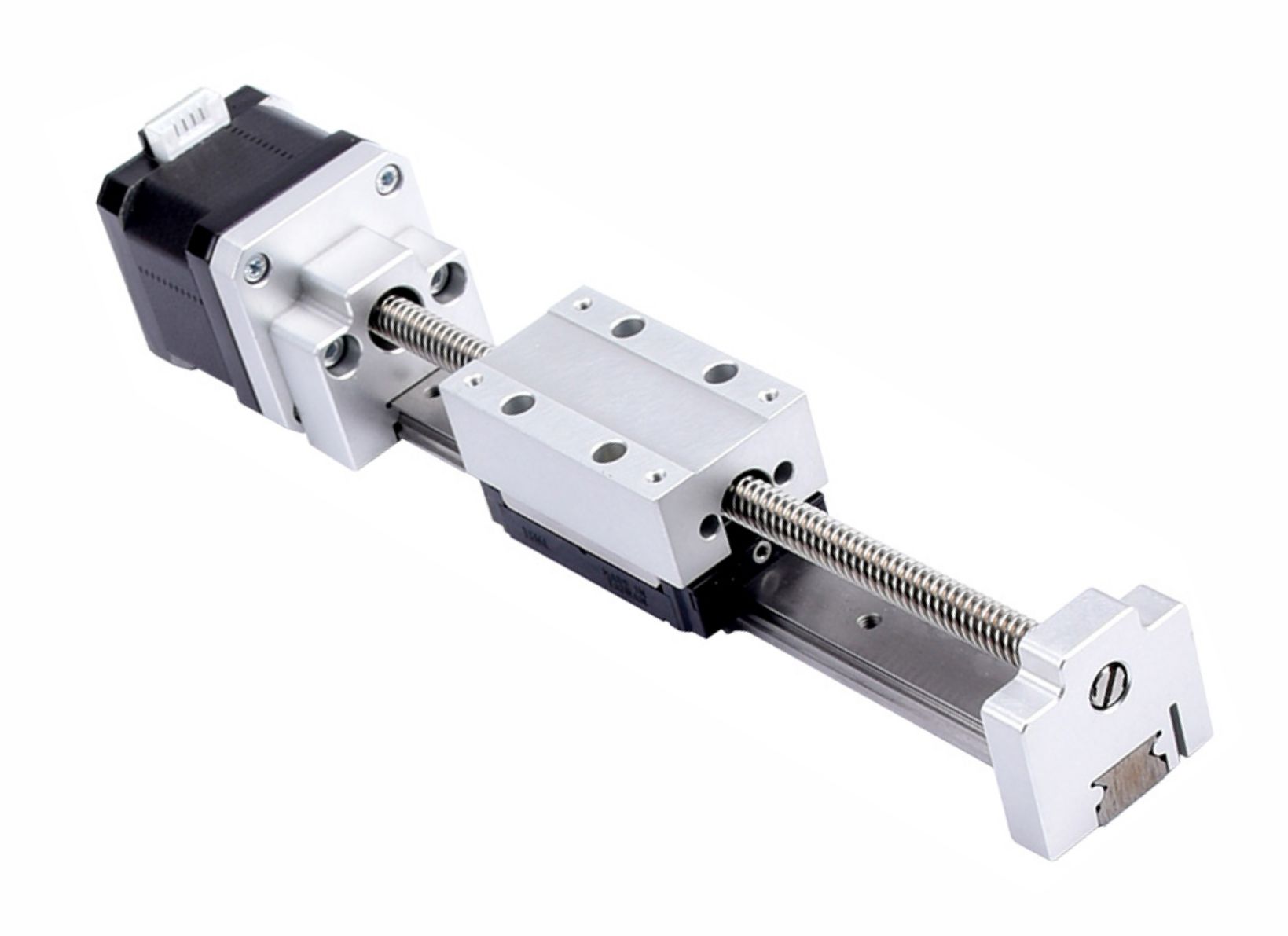

Линейные слайдеры
Винтовые стержни в линейных слайдерах серии MS располагаются перпендикулярно направляющим рельсам для минимизации ширины при передвижении. Эти слайдеры компактны и просты в установке, что делает возможным их применение в оборудовании со сложной конфигурацией.
MS 28 – миниатюрные линейные слайдеры, обладающие крепкой фиксацией и высокой точностью позиционирования.
| Модель | Винтовой вывод, мм |
Номинальный
ток, А |
Повторяемость
позиционирования, мм |
Макс. дальность хода, мм | Макс. горизонт. нагрузка, кг | Макс. вертикал. нагрузка, кг | Габариты, мм |
Макс. скорость перемещения,
мм/с |
| MS28-3D10T-LAH1-30-0 | 1 | 1 | ±0,05 | 30 | 3 | 2 | 145,6х29х33,2 | 10 |
| MS28-3D10T-LAH1-60-0 | 1 | 1 | ±0,05 | 60 | 3 | 2 | 175,6х29х33,2 | 10 |
| MS28-3D10T-LAH1-90-0 | 1 | 1 | ±0,05 | 90 | 3 | 2 | 205,6х29х33.2 | 10 |
| MS28-3D10T-LAE1-30-0 | 3 | 1 | ±0,05 | 30 | 3 | 2 | 145,6х29х33,2 | 30 |
| MS28-3D10T-LAE1-60-0 | 3 | 1 | ±0,05 | 60 | 3 | 2 | 175,6х29х33,2 | 30 |
| MS28-3D10T-LAE1-90-0 | 3 | 1 | ±0,05 | 90 | 3 | 2 | 205,6х29х33.2 | 30 |
| MS28-3D10T-LAB1-30-0 | 6,35 | 1 | ±0,05 | 30 | 1,8 | 1,2 | 145,6х29х33,2 | 63,5 |
| MS28-3D10T-LAB1-60-0 | 6,35 | 1 | ±0,05 | 60 | 1,8 | 1,2 | 175,6х29х33,2 | 63,5 |
| MS28-3D10T-LAB1-90-0 | 6,35 | 1 | ±0,05 | 90 | 1,8 | 1,2 | 205,6х29х33.2 | 63,5 |
| MS28-3D10T-LAC1-30-0 | 12,7 | 1 | ±0,05 | 30 | 1 | 0,6 | 145,6х29х33,2 | 127 |
| MS28-3D10T-LAC1-60-0 | 12,7 | 1 | ±0,05 | 60 | 1 | 0,6 | 175,6х29х33,2 | 127 |
| MS28-3D10T-LAC1-90-0 | 12,7 | 1 | ±0,05 | 90 | 1 | 0,6 | 205,6х29х33.2 | 127 |
| MS28-3D10T-LAH2-30-0 | 1 | 1 | ±0,02 | 30 | 3 | 2 | 145,6х29х33,2 | 10 |
| MS28-3D10T-LAH2-60-0 | 1 | 1 | ±0,02 | 60 | 3 | 2 | 175,6х29х33,2 | 10 |
| MS28-3D10T-LAH2-90-0 | 1 | 1 | ±0,02 | 90 | 3 | 2 | 205,6х29х33.2 | 10 |
| MS28-3D10T-LAE2-30-0 | 3 | 1 | ±0,02 | 30 | 3 | 2 | 145,6х29х33,2 | 30 |
| MS28-3D10T-LAE2-60-0 | 3 | 1 | ±0,02 | 60 | 3 | 2 | 175,6х29х33,2 | 30 |
| MS28-3D10T-LAE2-90-0 | 3 | 1 | ±0,02 | 90 | 3 | 2 | 205,6х29х33.2 | 30 |
| MS28-3D10T-LAB2-30-0 | 6,35 | 1 | ±0,02 | 30 | 1,8 | 1,2 | 145,6х29х33,2 | 63,5 |
| MS28-3D10T-LAB2-60-0 | 6,35 | 1 | ±0,02 | 60 | 1,8 | 1,2 | 175,6х29х33,2 | 63,5 |
| MS28-3D10T-LAB2-90-0 | 6,35 | 1 | ±0,02 | 90 | 1,8 | 1,2 | 205,6х29х33.2 | 63,5 |
| MS28-3D10T-LAC2-30-0 | 12,7 | 1 | ±0,02 | 30 | 1 | 0,6 | 145,6х29х33,2 | 127 |
| MS28-3D10T-LAC2-60-0 | 12,7 | 1 | ±0,02 | 60 | 1 | 0,6 | 175,6х29х33,2 | 127 |
| MS28-3D10T-LAC2-90-0 | 12,7 | 1 | ±0,02 | 90 | 1 | 0,6 | 205,6х29х33.2 | 127 |
MS 35 – миниатюрные линейные слайдеры, обладающие крепкой фиксацией и высокой точностью позиционирования.
| Модель | Винтовой вывод, мм |
Номинальный
ток, А |
Повторяемость
позиционирования, мм |
Макс. дальность хода, мм | Макс. горизонт. нагрузка, кг | Макс. вертикал. нагрузка, кг | Габариты, мм |
Макс. скорость перемещения,
мм/с |
| MS35-3C20T-LAH1-50-0 | 1 | 1,5 | ±0,05 | 50 | 5 | 3 | 182,6х36х41,3 | 10 |
| MS35-3C20T-LAH1-100-0 | 1 | 1,5 | ±0,05 | 100 | 5 | 3 | 232,6х36х41,3 | 10 |
| MS35-3C20T-LAE1-50-0 | 3 | 1,5 | ±0,05 | 50 | 5 | 3 | 182,6х36х41,3 | 30 |
| MS35-3C20T-LAE1-100-0 | 3 | 1,5 | ±0,05 | 100 | 5 | 3 | 232,6х36х41,3 | 30 |
| MS35-3C20T-LAB1-50-0 | 6,35 | 1,5 | ±0,05 | 50 | 4,5 | 3 | 182,6х36х41,3 | 63,5 |
| MS35-3C20T-LAB1-100-0 | 6,35 | 1,5 | ±0,05 | 100 | 4,5 | 3 | 232,6х36х41,3 | 63,5 |
| MS35-3C20T-LAC1-50-0 | 12,7 | 1,5 | ±0,05 | 50 | 2,4 | 1,6 | 182,6х36х41,3 | 127 |
| MS35-3C20T-LAC1-100-0 | 12,7 | 1,5 | ±0,05 | 100 | 2,4 | 1,6 | 232,6х36х41,3 | 127 |
| MS35-3C20T-LAH2-50-0 | 1 | 1,5 | ±0,02 | 50 | 5 | 3 | 182,6х36х41,3 | 10 |
| MS35-3C20T-LAH2-100-0 | 1 | 1,5 | ±0,02 | 100 | 5 | 3 | 232,6х36х41,3 | 10 |
| MS35-3C20T-LAE2-50-0 | 3 | 1,5 | ±0,02 | 50 | 5 | 3 | 182,6х36х41,3 | 30 |
| MS35-3C20T-LAE2-100-0 | 3 | 1,5 | ±0,02 | 100 | 5 | 3 | 232,6х36х41,3 | 30 |
| MS35-3C20T-LAB2-50-0 | 6,35 | 1,5 | ±0,02 | 50 | 4,5 | 3 | 182,6х36х41,3 | 63,5 |
| MS35-3C20T-LAB2-100-0 | 6,35 | 1,5 | ±0,02 | 100 | 4,5 | 3 | 232,6х36х41,3 | 63,5 |
| MS35-3C20T-LAC2-50-0 | 12,7 | 1,5 | ±0,02 | 50 | 2,4 | 1,6 | 182,6х36х41,3 | 127 |
| MS35-3C20T-LAC2-100-0 | 12,7 | 1,5 | ±0,02 | 100 | 2,4 | 1,6 | 232,6х36х41,3 | 127 |

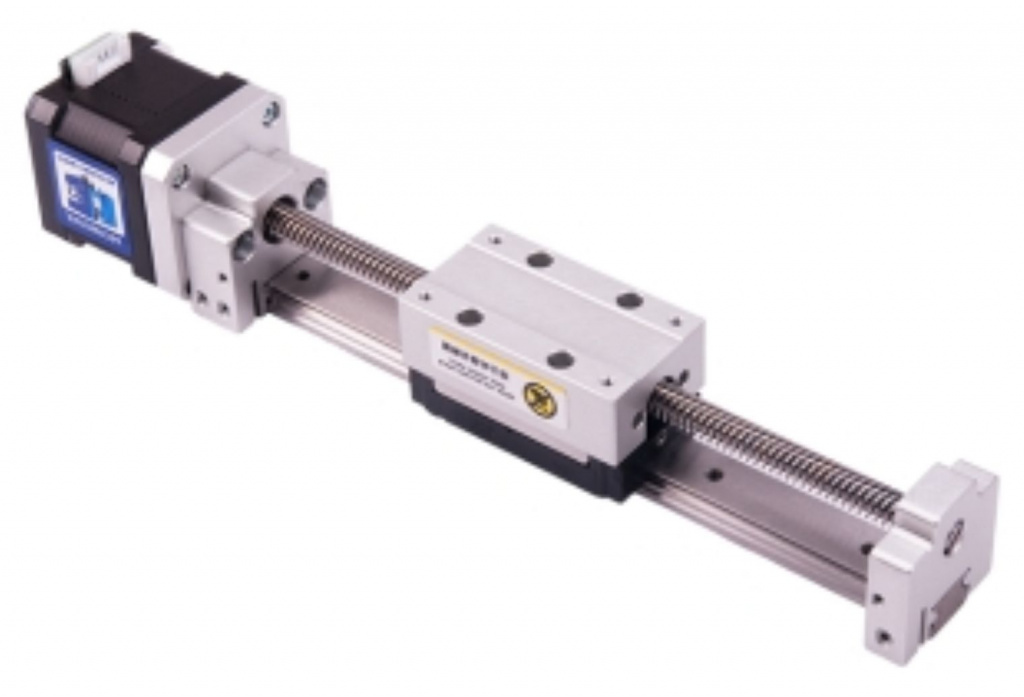

MS 42 – миниатюрные линейные слайдеры, обладающие крепкой фиксацией и высокой точностью позиционирования.
| Модель | Винтовой вывод, мм |
Номинальный
ток, А |
Повторяемость
позиционирования, мм |
Макс. дальность хода, мм | Макс. горизонт. нагрузка, кг | Макс. вертикал. нагрузка, кг | Габариты, мм |
Макс. скорость перемещения,
мм/с |
| MS42-3A10T-LCG1-50-0 | 1,25 | 2 | ±0,05 | 50 | 5 | 3 | 202,3х42,3х44,9 | 12,5 |
| MS42-3A10T-LCG1-100-0 | 1,25 | 2 | ±0,05 | 100 | 5 | 3 | 252,3х42,3х44,9 | 12,5 |
| MS42-3A10T-LCG1-150-0 | 1,25 | 2 | ±0,05 | 150 | 5 | 3 | 302,6х36х41,3 | 12,5 |
| MS42-3A10T-LAR1-50-0 | 4 | 2 | ±0,05 | 50 | 5 | 3 | 202,3х42,3х44,9 | 40 |
| MS42-3A10T-LAR1-100-0 | 4 | 2 | ±0,05 | 100 | 5 | 3 | 252,3х42,3х44,9 | 40 |
| MS42-3A10T-LAR1-150-0 | 4 | 2 | ±0,05 | 150 | 5 | 3 | 302,6х36х41,3 | 40 |
| MS42-3A10T-LBH1-50-0 | 8 | 2 | ±0,05 | 50 | 5 | 3 | 202,3х42,3х44,9 | 80 |
| MS42-3A10T-LBH1-100-0 | 8 | 2 | ±0,05 | 100 | 5 | 3 | 252,3х42,3х44,9 | 80 |
| MS42-3A10T-LBH1-150-0 | 8 | 2 | ±0,05 | 150 | 5 | 3 | 302,6х36х41,3 | 80 |
| MS42-3A10T-LBX1-50-0 | 10,5 | 2 | ±0,05 | 50 | 5 | 3 | 202,3х42,3х44,9 | 105 |
| MS42-3A10T-LBX1-100-0 | 10,5 | 2 | ±0,05 | 100 | 5 | 3 | 252,3х42,3х44,9 | 105 |
| MS42-3A10T-LBX1-150-0 | 10,5 | 2 | ±0,05 | 150 | 5 | 3 | 302,6х36х41,3 | 105 |
| MS42-3A10T-LCG2-50-0 | 1,25 | 2 | ±0,02 | 50 | 5 | 3 | 202,3х42,3х44,9 | 12,5 |
| MS42-3A10T-LCG2-100-0 | 1,25 | 2 | ±0,02 | 100 | 5 | 3 | 252,3х42,3х44,9 | 12,5 |
| MS42-3A10T-LCG2-150-0 | 1,25 | 2 | ±0,02 | 150 | 5 | 3 | 302,6х36х41,3 | 12,5 |
| MS42-3A10T-LAR2-50-0 | 4 | 2 | ±0,02 | 50 | 5 | 3 | 202,3х42,3х44,9 | 40 |
| MS42-3A10T-LAR2-100-0 | 4 | 2 | ±0,02 | 100 | 5 | 3 | 252,3х42,3х44,9 | 40 |
| MS42-3A10T-LAR2-150-0 | 4 | 2 | ±0,02 | 150 | 5 | 3 | 302,6х36х41,3 | 40 |
| MS42-3A10T-LBH2-50-0 | 8 | 2 | ±0,02 | 50 | 5 | 3 | 202,3х42,3х44,9 | 80 |
| MS42-3A10T-LBH2-100-0 | 8 | 2 | ±0,02 | 100 | 5 | 3 | 252,3х42,3х44,9 | 80 |
| MS42-3A10T-LBH2-150-0 | 8 | 2 | ±0,02 | 150 | 5 | 3 | 302,6х36х41,3 | 80 |
| MS42-3A10T-LBX2-50-0 | 10,5 | 2 | ±0,02 | 50 | 5 | 3 | 202,3х42,3х44,9 | 105 |
| MS42-3A10T-LBX2-100-0 | 10,5 | 2 | ±0,02 | 100 | 5 | 3 | 252,3х42,3х44,9 | 105 |
| MS42-3A10T-LBX2-150-0 | 10,5 | 2 | ±0,02 | 150 | 5 | 3 | 302,6х36х41,3 | 105 |
