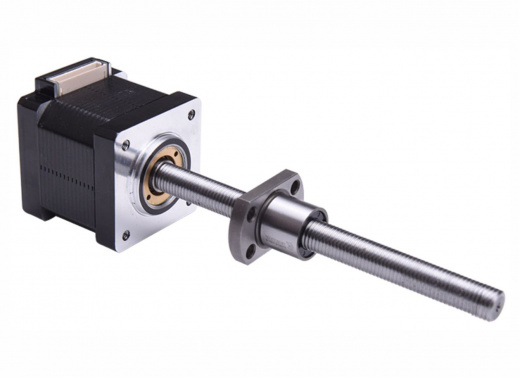

Шариковинтовые гибридные линейные шаговые двигатели

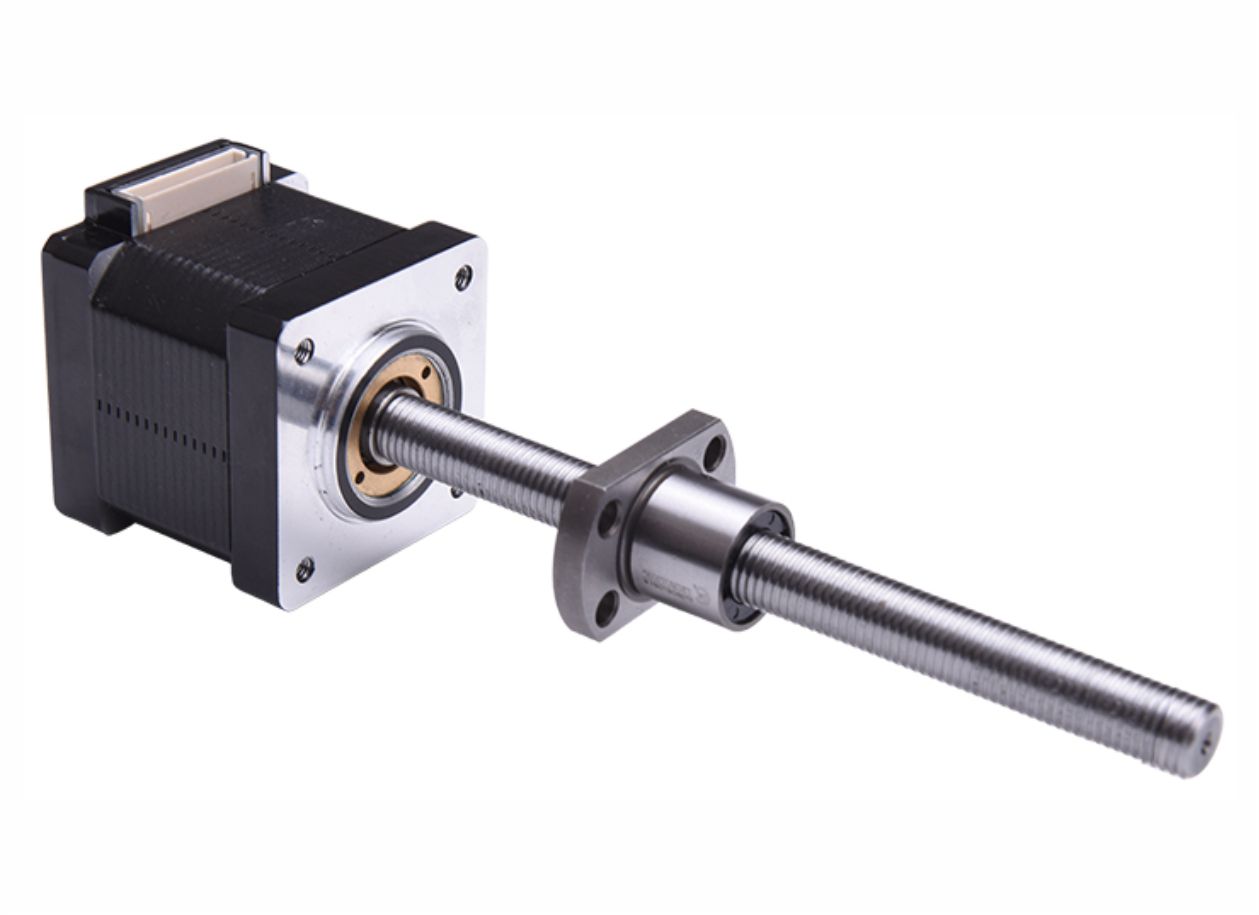

Серия двигателей ВЕ оснащена приводом на основе шарикового винта с внешней гайкой. Винт и ротор двигателя объединены в единый вал, а гайка перемещается линейно вдоль винта при вращении двигателя. Доступны различные размеры двигателей (NEMA 11, 14, 17 и 23), а также широкий ассортимент ходовых винтов.

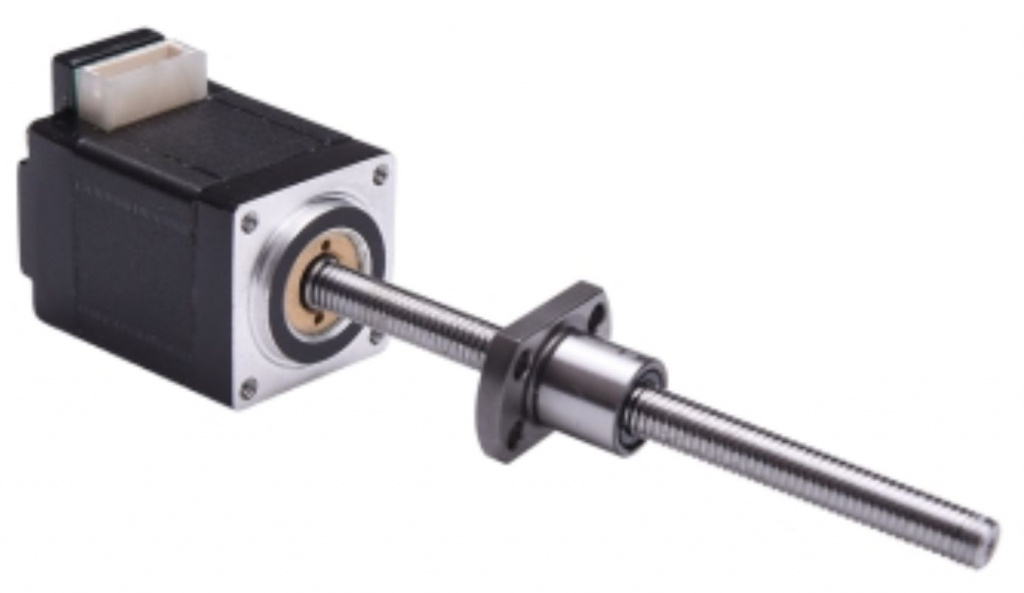

Шариковинтовые линейные шаговые двигатели BE111S, построенные на базе гибридного шагового двигателя NEMA 11.
| Модель | Длина двигателя, мм | Номинальный ток, А | Диаметр шнека, мм | Винтовой вывод, мм | Длина винта, мм | Шаг линейного перемещения,мм | Номинальная тяга, Н (при 300 об/мин) | Номинальное напряжение | Скорость вращения, об/сек |
| BE111S-B0601-50-AK1-0-100 | 32 | 1 | 6 | 1 | 50 | 0,005 | 100 | 2,7 | 5 |
| BE111S-B0601-75-AK1-0-100 | 32 | 1 | 6 | 1 | 75 | 0,005 | 100 | 2,7 | 5 |
| BE111S-B0601-100-AK1-0-100 | 32 | 1 | 6 | 1 | 100 | 0,005 | 100 | 2,7 | 5 |
| BE111S-B0601-125-AK1-0-100 | 32 | 1 | 6 | 1 | 125 | 0,005 | 100 | 2,7 | 5 |
| BE111S-B0601-150-AK1-S-100 | 32 | 1 | 6 | 1 | 150 | 0,005 | 100 | 2,7 | 5 |
Шариковинтовые линейные шаговые двигатели BE143S, построенные на базе гибридного шагового двигателя NEMA 14.
| Модель | Длина двигателя, мм | Номинальный ток, А | Диаметр шнека, мм | Винтовой вывод, мм | Длина винта, мм | Шаг линейного перемещения,мм | Номинальная тяга, Н (при 300 об/мин) | Номинальное напряжение, В | Скорость вращения, об/сек |
| BE143S-B0801-75-AK1-0-150 | 35,1 | 1,5 | 8 | 1 | 75 | 0,005 | 268 | 2,4 | 5 |
| BE143S-B0801-100-AK1-0-150 | 35,1 | 1,5 | 8 | 1 | 100 | 0,005 | 268 | 2,4 | 5 |
| BE143S-B0801-125-AK1-0-150 | 35,1 | 1,5 | 8 | 1 | 125 | 0,005 | 268 | 2,4 | 5 |
| BE143S-B0801-150-AK1-S-150 | 35,1 | 1,5 | 8 | 1 | 150 | 0,005 | 268 | 2,4 | 5 |
| BE143S-B0801-175-AK1-S-150 | 35,1 | 1,5 | 8 | 1 | 175 | 0,005 | 268 | 2,4 | 5 |
| BE143S-B0801-200-AK1-S-150 | 35,1 | 1,5 | 8 | 1 | 200 | 0,005 | 268 | 2,4 | 5 |
| BE143S-B0801-225-AK1-S-150 | 35,1 | 1,5 | 8 | 1 | 225 | 0,005 | 268 | 2,4 | 5 |
| BE143S-B0801-250-AK1-S-150 | 35,1 | 1,5 | 8 | 1 | 250 | 0,005 | 268 | 2,4 | 5 |
| BE143S-B0802-75-AK1-0-150 | 35,1 | 1,5 | 8 | 2 | 75 | 0,01 | 134 | 2,4 | 5 |
| BE143S-B0802-100-AK1-0-150 | 35,1 | 1,5 | 8 | 2 | 100 | 0,01 | 134 | 2,4 | 5 |
| BE143S-B0802-125-AK1-0-150 | 35,1 | 1,5 | 8 | 2 | 125 | 0,01 | 134 | 2,4 | 5 |
| BE143S-B0802-150-AK1-S-150 | 35,1 | 1,5 | 8 | 2 | 150 | 0,01 | 134 | 2,4 | 5 |
| BE143S-B0802-175-AK1-S-150 | 35,1 | 1,5 | 8 | 2 | 175 | 0,01 | 134 | 2,4 | 5 |
| BE143S-B0802-200-AK1-S-150 | 35,1 | 1,5 | 8 | 2 | 200 | 0,01 | 134 | 2,4 | 5 |
| BE143S-B0802-225-AK1-S-150 | 35,1 | 1,5 | 8 | 2 | 225 | 0,01 | 134 | 2,4 | 5 |
| BE143S-B0802-250-AK1-S-150 | 35,1 | 1,5 | 8 | 2 | 250 | 0,01 | 134 | 2,4 | 5 |

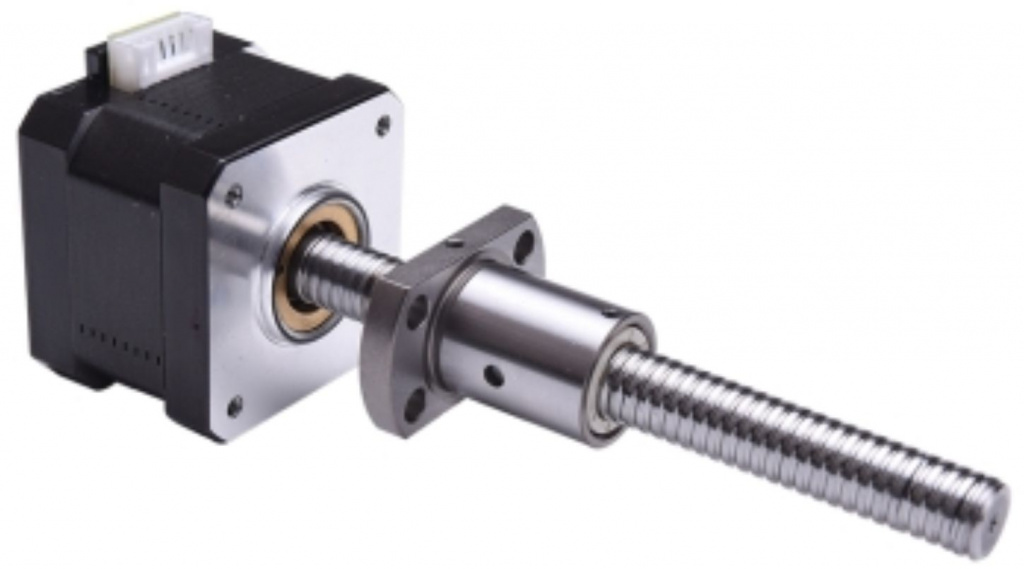

Шариковинтовые линейные шаговые двигатели BE172S, построенные на базе гибридного шагового двигателя NEMA 17.
| Модель | Длина двигателя, мм | Номинальный ток, А | Диаметр шнека, мм | Винтовой вывод, мм | Длина винта, мм | Шаг линейного перемещения,мм | Номинальная тяга, Н (при 300 об/мин) | Номинальное напряжение, В | Скорость вращения, об/сек |
| BE172S-B0801-75-AK1-0-200 | 39,8 | 2 | 8 | 1 | 75 | 0,005 | 300 | 2,08 | 5 |
| BE172S-B0801-100-AK1-0-200 | 39,8 | 2 | 8 | 1 | 100 | 0,005 | 300 | 2,08 | 5 |
| BE172S-B0801-125-AK1-0-200 | 39,8 | 2 | 8 | 1 | 125 | 0,005 | 300 | 2,08 | 5 |
| BE172S-B0801-150-AK1-S-200 | 39,8 | 2 | 8 | 1 | 150 | 0,005 | 300 | 2,08 | 5 |
| BE172S-B0801-175-AK1-S-200 | 39,8 | 2 | 8 | 1 | 175 | 0,005 | 300 | 2,08 | 5 |
| BE172S-B0801-200-AK1-S-200 | 39,8 | 2 | 8 | 1 | 200 | 0,005 | 300 | 2,08 | 5 |
| BE172S-B0801-225-AK1-S-200 | 39,8 | 2 | 8 | 1 | 225 | 0,005 | 300 | 2,08 | 5 |
| BE172S-B0801-250-AK1-S-200 | 39,8 | 2 | 8 | 1 | 250 | 0,005 | 300 | 2,08 | 5 |
| BE172S-B0802-75-AK1-0-200 | 39,8 | 2 | 8 | 2 | 75 | 0,01 | 284 | 2,08 | 5 |
| BE172S-B0802-100-AK1-0-200 | 39,8 | 2 | 8 | 2 | 100 | 0,01 | 284 | 2,08 | 5 |
| BE172S-B0802-125-AK1-0-200 | 39,8 | 2 | 8 | 2 | 125 | 0,01 | 284 | 2,08 | 5 |
| BE172S-B0802-150-AK1-S-200 | 39,8 | 2 | 8 | 2 | 150 | 0,01 | 284 | 2,08 | 5 |
| BE172S-B0802-175-AK1-S-200 | 39,8 | 2 | 8 | 2 | 175 | 0,01 | 284 | 2,08 | 5 |
| BE172S-B0802-200-AK1-S-200 | 39,8 | 2 | 8 | 2 | 200 | 0,01 | 284 | 2,08 | 5 |
| BE172S-B0802-225-AK1-S-200 | 39,8 | 2 | 8 | 2 | 225 | 0,01 | 284 | 2,08 | 5 |
| BE172S-B0802-250-AK1-S-200 | 39,8 | 2 | 8 | 2 | 250 | 0,01 | 284 | 2,08 | 5 |

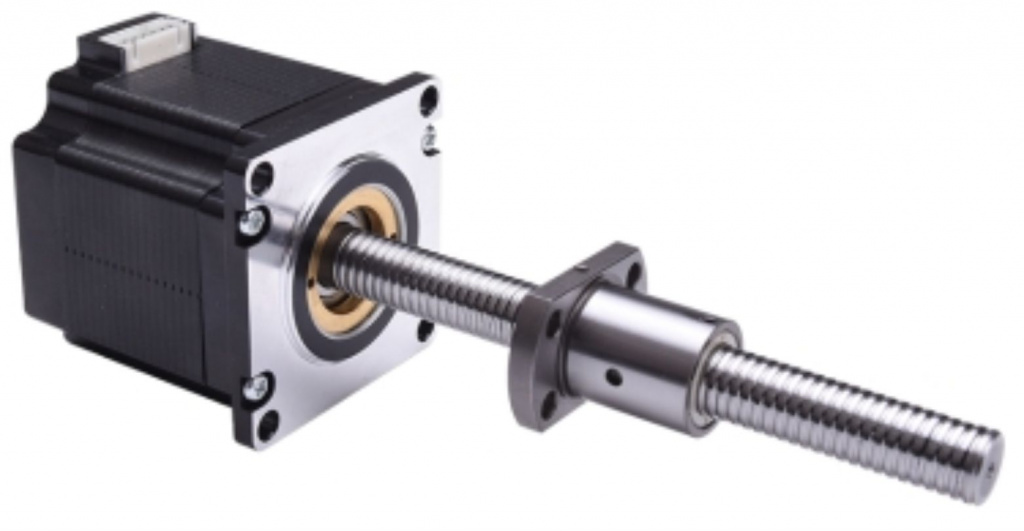

Шариковинтовые линейные шаговые двигатели BE238S, построенные на базе гибридного шагового двигателя NEMA 23.
| Модель | Длина двигателя, мм | Номинальный ток, А | Диаметр шнека, мм | Винтовой вывод, мм | Длина винта, мм | Шаг линейного перемещения,мм | Номинальная тяга, Н (при 300 об/мин) | Номинальное напряжение, В | Скорость вращения, об/сек |
| BE238S-B1002-100-AK1-0-220 | 57 | 2,2 | 10 | 2 | 100 | 0,01 | 608 | 3,5 | 5 |
| BE238S-B1002-125-AK1-0-220 | 57 | 2,2 | 10 | 2 | 125 | 0,01 | 608 | 3,5 | 5 |
| BE238S-B1002-150-AK1-S-220 | 57 | 2,2 | 10 | 2 | 150 | 0,01 | 608 | 3,5 | 5 |
| BE238S-B1002-175-AK1-S-220 | 57 | 2,2 | 10 | 2 | 175 | 0,01 | 608 | 3,5 | 5 |
| BE238S-B1002-200-AK1-S-220 | 57 | 2,2 | 10 | 2 | 200 | 0,01 | 608 | 3,5 | 5 |
| BE238S-B1002-225-AK1-S-220 | 57 | 2,2 | 10 | 2 | 225 | 0,01 | 608 | 3,5 | 5 |
| BE238S-B1002-250-AK1-S-220 | 57 | 2,2 | 10 | 2 | 250 | 0,01 | 608 | 3,5 | 5 |
| BE238S-B1002-275-AK1-S-220 | 57 | 2,2 | 10 | 2 | 275 | 0,01 | 608 | 3,5 | 5 |
| BE238S-B1002-300-AK1-S-220 | 57 | 2,2 | 10 | 2 | 300 | 0,01 | 608 | 3,5 | 5 |
| BE238S-B1004-100-AK2-0-220 | 57 | 2,2 | 10 | 4 | 100 | 0,02 | 304 | 3,5 | 5 |
| BE238S-B1004-125-AK2-0-220 | 57 | 2,2 | 10 | 4 | 125 | 0,02 | 304 | 3,5 | 5 |
| BE238S-B1004-150-AK2-S-220 | 57 | 2,2 | 10 | 4 | 150 | 0,02 | 304 | 3,5 | 5 |
| BE238S-B1004-175-AK2-S-220 | 57 | 2,2 | 10 | 4 | 175 | 0,02 | 304 | 3,5 | 5 |
| BE238S-B1004-200-AK2-S-220 | 57 | 2,2 | 10 | 4 | 200 | 0,02 | 304 | 3,5 | 5 |
| BE238S-B1004-225-AK2-S-220 | 57 | 2,2 | 10 | 4 | 225 | 0,02 | 304 | 3,5 | 5 |
| BE238S-B1004-250-AK2-S-220 | 57 | 2,2 | 10 | 4 | 250 | 0,02 | 304 | 3,5 | 5 |
| BE238S-B1004-275-AK2-S-220 | 57 | 2,2 | 10 | 4 | 275 | 0,02 | 304 | 3,5 | 5 |
| BE238S-B1004-300-AK2-S-220 | 57 | 2,2 | 10 | 4 | 300 | 0,02 | 304 | 3,5 | 5 |
