Высокоскоростной вращающийся моторизованный поворотный столик 01RSC
Прецизионные моторизованные поворотные столики предназначены для позиционирования различных оптических систем. Они обладают повышенной точностью и стабильностью благодаря прецизионной передаче и регулировке с помощью точных винтовых пар.

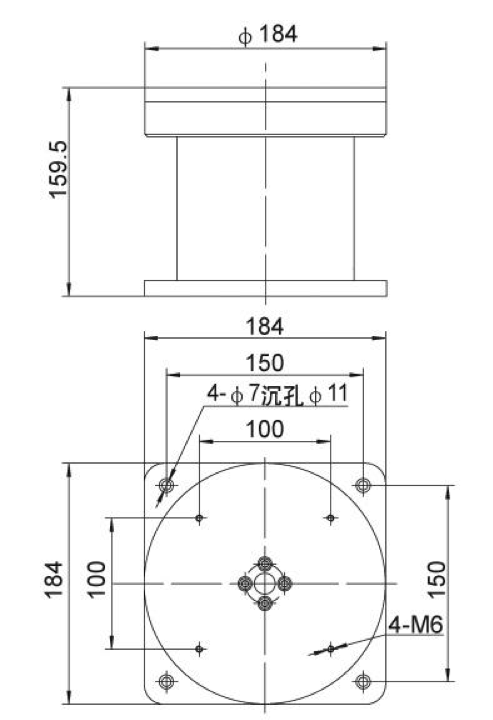

01RSC135R

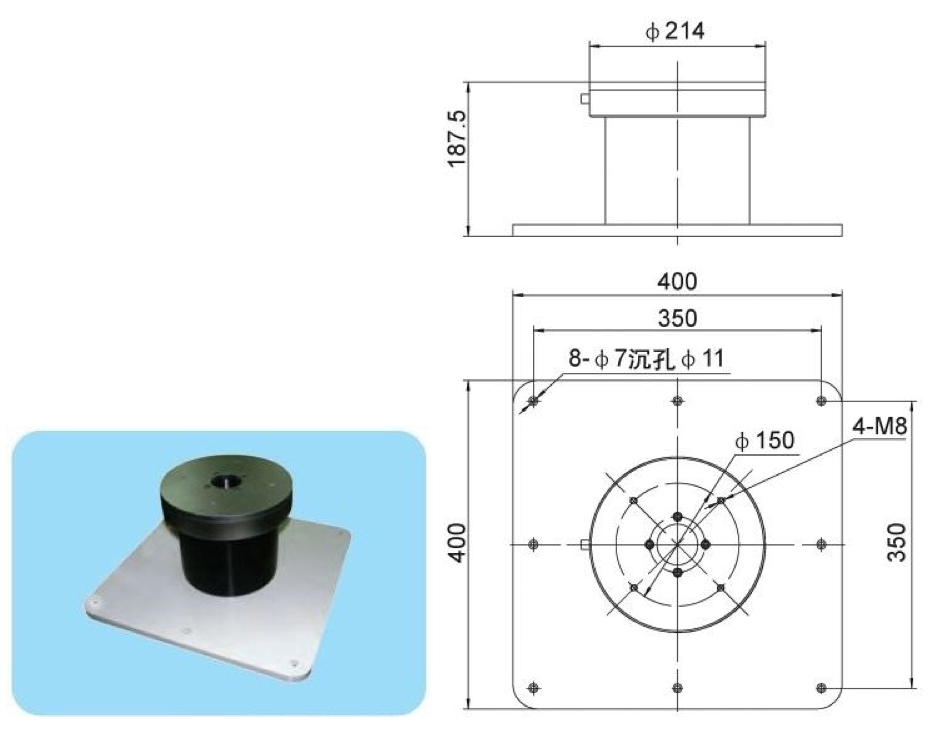

01RSC175R
Технические характеристики:
| Модель | 01RSC135R | 01RSC175R |
| Диаметр поворотной платформы, мм | 185 | 214 |
| Точность повторного позиционирования, ″ | ＜1,6 | ＜0,9 |
| Точность позиционирования,″ | ＜16 | ＜9 |
| Максимальная скорость, об./с | 20 | 10 |
| Максимальный статический момент, Нм | 15,5 | 89,8 |
| Поворотный двигатель | CDR135-A115-F-S-J-3.0-NJ-2048-100X | CDR175-A138-F-S-J-3.0-NJ-3600-100X |
| Драйвер | COR-9/230 | |
| Максимальная центральная нагрузка, кг | 30 | 60 |
| Масса, кг | 8,8 | 19,6 |
Особенности:
- Управляется поворотным двигателем, автоматическая установка и регулировка угла;
- Прямой привод, сочетание бесщеточного двигателя, подшипника и энкодера;
- Высокая точность и грузоподъемность;
- Дополнительные встроенные круглые решетки для создания двукратно замкнутой системы управления;
- Отсутствие швов, сочетание низкой скорости и высокой производительности;
- Встроенный высокопроизводительный нулевой фотоэлектрический выключатель;
- Стандартное монтажное отверстие, может быть закреплен непосредственно на оптическом столике.
