Двояковогнутые линзы из стекла H-K9L (К8) GCL-0104
Двояковогнутые линзы рассеивают входящий параллельный пучок лучей и имеют отрицательное фокусное расстояние. У них мнимый фокус, находящийся в точке пересечения продолжения расходящихся лучей, идущих от бесконечно удалённой точки. Таким образом изображение, получаемое с помощью этих линз, мнимое и прямое.
Основные характеристики:
- Материал: H-K9L (К8) класса А, прецизионный отжиг;
- Фокусное расстояние (f’): ±2% на 587.6 нм;
- Допуск на диаметр (Ø): +0.0/-0.20;
- Толщина по оси (Tc): ±0.1;
- Центрирование: 3′;
- N: 1~5 полос;
- ΔN: 0.2~0.5 полос;
- Качество поверхности (scratch-dig): 60-40;
- Покрытие: 1/4 волны MgF2 покрытия на 550 нм для угла падения 0°;
- Световая апертура: 90% диаметра.

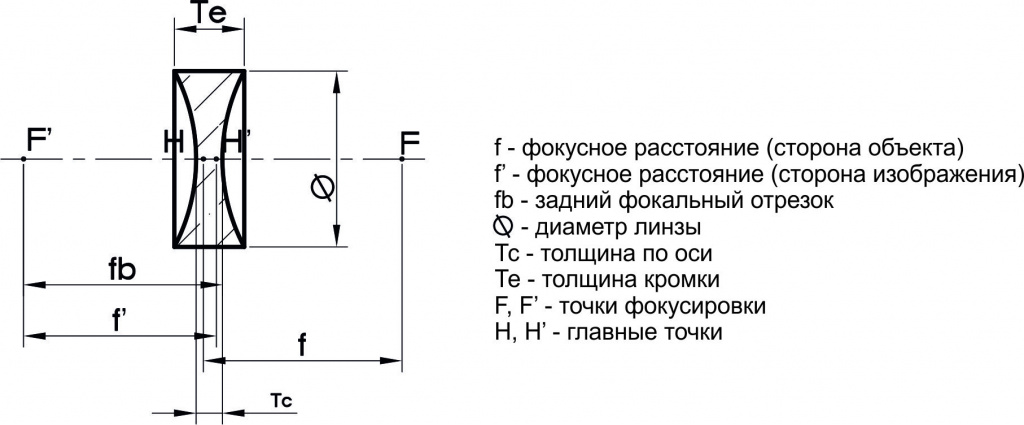

Спецификация
| Part № | Ø – диаметр, мм | R – радиус выпуклой поверхности, мм | f’ – фокусное расстояние, мм | fb (S’f’) – задний фокальный отрезок | Tc – толщина по центру, мм | Tе – толщина по краю, мм | Масса, г |
| GCL-010401 | 6 | 10,5 | -9,8 | -10,4 | 2 | 2,9 | 1 |
| GCL-010424 | 10 | 15,951 | -15,1 | -15,8 | 2 | 3,6 | 1 |
| GCL-010423 | 10 | 31,347 | -30 | -30,7 | 2 | 2,8 | 1 |
| GCL-010402 | 12,7 | 19,975 | -19 | -19,7 | 2 | 4,2 | 1 |
| GCL-010403 | 12,7 | 26,592 | -25,4 | -26 | 2 | 3,6 | 1 |
| GCL-010404 | 12,7 | 39,72 | -38,1 | -38,8 | 2 | 3 | 1 |
| GCL-010422 | 20 | 31,48 | -30 | -30,8 | 2,7 | 6 | 3 |
| GCL-010421 | 20 | 41,833 | -40 | -40,9 | 2,7 | 5,1 | 3 |
| GCL-010420 | 20 | 62,476 | -60 | -61,2 | 2,7 | 4,3 | 3 |
| GCL-010405 | 25,4 | 53,022 | -50,8 | -51,8 | 3 | 6,2 | 6 |
| GCL-010406 | 25,4 | 78,032 | -75 | -76,3 | 3 | 5,1 | 6 |
| GCL-010407 | 25,4 | 103,869 | -100 | -101,7 | 3 | 4,6 | 6 |
| GCL-010408 | 25,4 | 156,126 | -150 | -150,9 | 3 | 4,1 | 6 |
| GCL-010419 | 30 | 62,657 | -60 | -61,3 | 3,5 | 7,1 | 7 |
| GCL-010418 | 30 | 186,641 | -180 | -181,1 | 3,5 | 4,7 | 7 |
| GCL-010417 | 30 | 258,993 | -250 | -251,3 | 3,5 | 4,4 | 7 |
| GCL-010416 | 40 | 104,055 | -100 | -101,4 | 4 | 7,9 | 19 |
| GCL-010415 | 40 | 155,72 | -150 | -151,4 | 4 | &6 | 18 |
| GCL-010412 | 50,8 | 259,248 | -250 | -251,5 | 5 | 7,5 | 29 |
| GCL-010413 | 50,8 | 414,87 | -400 | -401,6 | 5 | 6,6 | 29 |
| GCL-010414 | 50,8 | 517,647 | -500 | -501,7 | 5 | 6,3 | 29 |

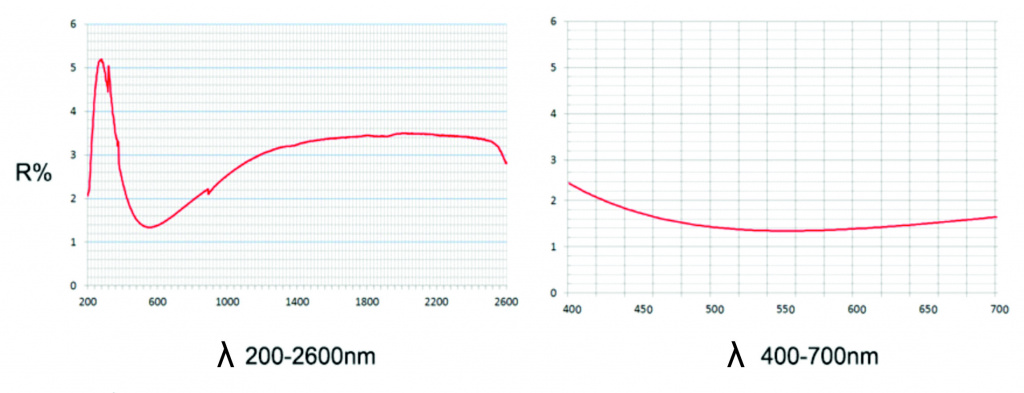

Спектральные кривые
