Плоско-вогнутые линзы из стекла H-K9L (К8) GCL-0103
Плоско-вогнутая линза рассеивает входной параллельный пучок лучей и имеет отрицательное фокусное расстояние. Главный фокус рассеивающей линзы – точка на главной оптической оси, через которую проходят продолжения расходящегося пучка лучей, возникающего после преломления в линзе лучей, параллельных главной оптической оси. В рассеивающей линзе изображение действительного предмета всегда мнимое.
Основные характеристики:
- Материал: H-K9L (К8) класса А, прецизионный отжиг;
- Фокусное расстояние (f’): ±2% на 587.6 нм;
- Допуск на диаметр (Ø): +0.0/-0.20;
- Толщина по оси (Tc): ±0.1;
- Центрирование: 3′;
- N: 1~5 полос;
- ΔN: 0.2~0.5 полос;
- Качество поверхности (scratch-dig): 60-40;
- Покрытие: 1/4 волны MgF2 покрытия на 550 нм для угла падения 0°;
- Световая апертура: 90% диаметра.
Спецификация
| Part № | Ø – диаметр, мм | R – радиус выпуклой поверхности, мм | f’ – фокусное расстояние, мм | fb (S’f’) – задний фокальный отрезок | Tc – толщина по центру, мм | Tе – толщина по краю, мм | Масса, г |
| GCL-010301 | 6 | 5,069 | -9,8 | -10,5 | 1 | 1,98 | 1 |
| GCL-010327 | 10 | 7,767 | -15 | -16 | 1,5 | 3,3 | 1 |
| GCL-010326 | 10 | 10,339 | -20 | -21,2 | 1,5 | 2,8 | 1 |
| GCL-010325 | 10 | 15,504 | -30 | -31 | 1,5 | 2,3 | 1 |
| GCL-010302 | 12,7 | 9,841 | -19 | -20,3 | 2 | 4,3 | 1 |
| GCL-010303 | 12,7 | 13,13 | -25,4 | -26,7 | 2 | 3,6 | 1 |
| GCL-010304 | 12,7 | 19,69 | -38,1 | -39,4 | 2 | 3,1 | 1 |
| GCL-010324 | 20 | 15,507 | -30 | -31,6 | 2,5 | 6,2 | 3 |
| GCL-010323 | 20 | 25,842 | -50 | -51,6 | 2,5 | 4,5 | 3 |
| GCL-010322 | 20 | 31,009 | -60 | -61,6 | 2,5 | 4,2 | 2 |
| GCL-010321 | 20 | 41,344 | -80 | -81,6 | 2,5 | 3,7 | 3 |
| GCL-010328 | 25,4 | 15,5 | -30 | -32 | 3 | 9,61 | 7,7 |
| GCL-010329 | 25,4 | 20,67 | -40 | -42 | 3 | 7,36 | 6,5 |
| GCL-010305 | 25,4 | 26,261 | -50,8 | -52,8 | 3 | 6,3 | 5 |
| GCL-010306 | 25,4 | 38,761 | -75 | -77 | 3 | 5,1 | 5 |
| GCL-010307 | 25,4 | 51,68 | -100 | -102 | 3 | 4,6 | 5 |
| GCL-010308 | 25,4 | 77,52 | -150 | -152 | 3 | 4,1 | 4 |
| GCL-010330 | 25,4 | 103,36 | -200 | -202 | 3 | 3,78 | 4,33 |
| GCL-010320 | 30 | 31,019 | -60 | -62 | 3 | 6,9 | 9 |
| GCL-010319 | 30 | 62,016 | -120 | -121,9 | 3 | 4,8 | 9 |
| GCL-010318 | 30 | 77,52 | -150 | -152,1 | 3 | 4,5 | 9 |
| GCL-010317 | 40 | 51,684 | -100 | -102,3 | 3,5 | 7,5 | 14 |
| GCL-010316 | 40 | 103,359 | -200 | -202,2 | 3,5 | 5,5 | 14 |
| GCL-010315 | 40 | 206,719 | -400 | -402,4 | 3,5 | 4,5 | 13 |
| GCL-010312 | 50,8 | 129,199 | -250 | -252,6 | 4 | 6,5 | 25 |
| GCL-010313 | 50,8 | 206,719 | -400 | -402,6 | 4 | 5,6 | 25 |
| GCL-010314 | 50,8 | 258,398 | -500 | -502,5 | 4 | 5,3 | 25 |

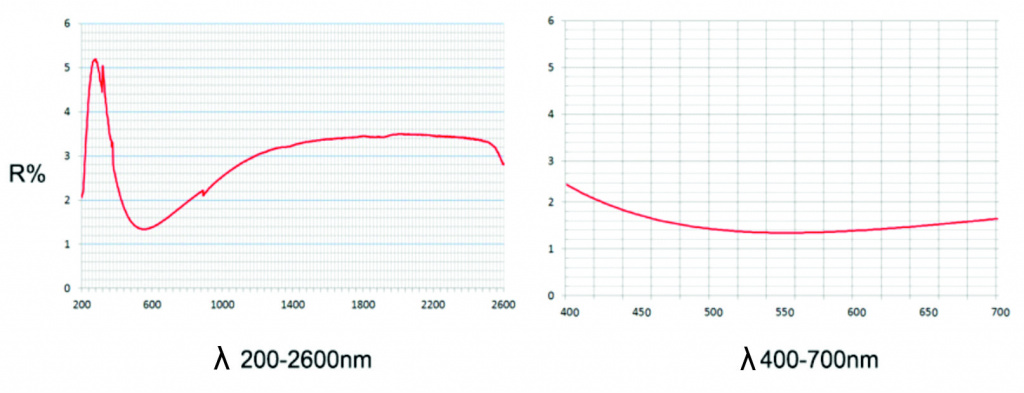

Спектральные кривые
